當前位置：首頁->產品展示->功放IC->NS4110(寬電壓5V-18V AB/D類雙模、20W單聲道音頻功放IC) |
|
|
| 產品名稱： |
NS4110(寬電壓5V-18V AB/D類雙模、20W單聲道音頻功放IC) |
| 封裝形式： |
ESOP-8 |
| 兼容型號： |
|
| 產品功能： |
18W/12V/4Ω |
產品規格書下載： NS4110B.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
功能說明
NS4110是一款差分輸入，AB/D 類工作模式可切換，超低 EMI，無需濾波器，20W 的單聲道音頻功率放大器。AB/D 類工作模式與關斷功能控制同用一個管腳。通過電平切換工作模式，應用靈活方便。即使在 D 類工作模式下，NS4110采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
NS4110在12V的工作電壓時，能夠向4Ω 負載提供高達 18W的輸出功率。NS4110內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計,88%以上的效率更加適合便攜式音頻系統。NS4110 提供 eSOP-8 封裝，額定的工作溫度范圍為-40℃至 85℃。
主要特性
工作電壓范圍：6V-18V
輸出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9V/4Ω，THD=10%）
18W（CLASS D，12V/4Ω，THD=10%）
最高可達92%效率（12V/8Ω）
電平設置工作模式
無需輸出濾波器
差分輸入
優異的“上電，掉電”噪聲抑制
過流保護、過熱保護、欠壓保護
eSOP-8 封裝
應用領域
藍牙音響
擴音器
其他消費類音頻設備
芯片管腳描述

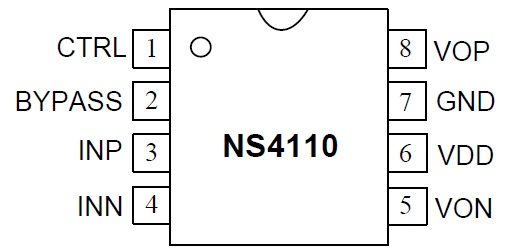

NS4110封裝管腳分配圖(top view)

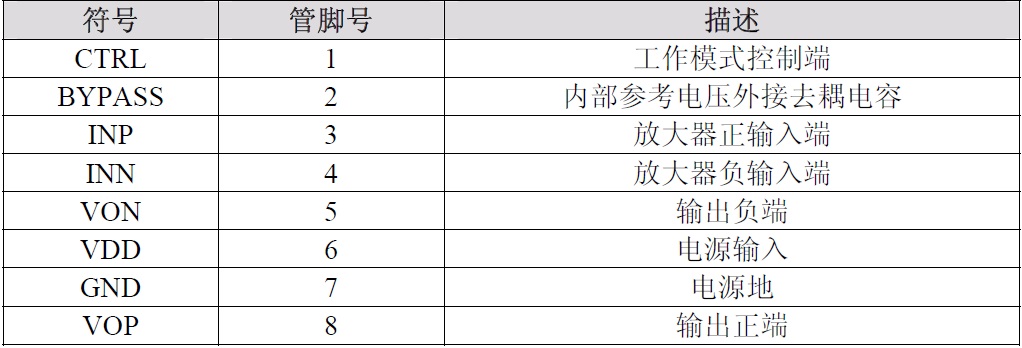

NS4110管腳描述

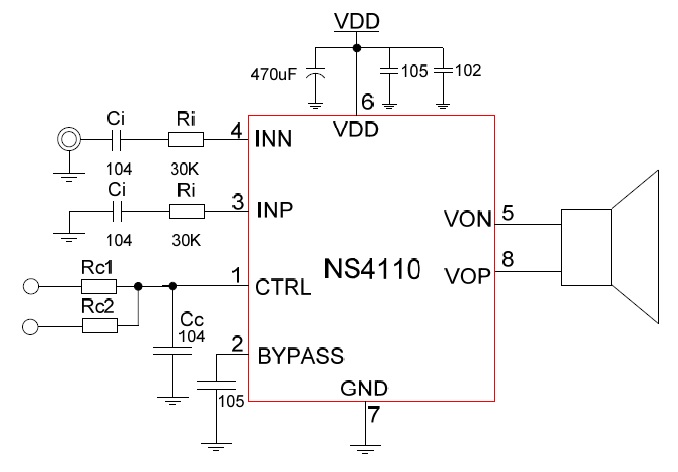

典型應用電路
|
|
| |
|
|
| |
| |
|
