ST新推出的600V智能功率模塊可提高電機驅動電路的能效及可靠性，適用于空氣壓縮機（compressor）、電泵、風扇以及其它家電和工業電器。鎖定最高20kHz的硬開關電路驅動器，意法半導體的智能功率模塊可大幅提升能效，適用于輸出功率300瓦至3000瓦的各種電機驅動應用。

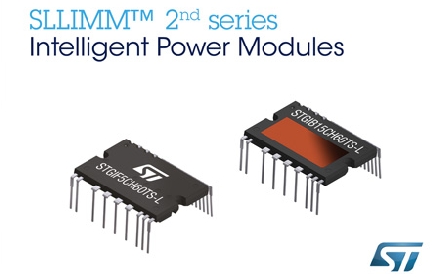

基于意法半導體經過市場檢驗的SLLIMM[1]™系列雙直列（dual-in-line）模塊在市場上取得的成功，第二代產品可直接連接低電壓微控制器及交流供電（mains-powered）的電機，因此能夠替代多達10個有源器件。第二代SLLIMM系列的性能更加出色，不僅提高了集電極電流（collector current）強度，新增的封裝技術讓設計人員能夠使用尺寸更小的散熱器，進一步降低了應用成本。
第二代SLLIMM系列的特點是采用一個新型內部結構，只有高低邊（high/low-side）兩個驅動器和若干個溝柵式場截止型IGBT，從而實現業內最佳的導通損耗與開關切換損耗比，并擁有出色的穩健性和EMI特性。
主要技術特性包括：
·在25°C時集電極電流（collector current）高達35A；
·可選與引腳兼容的全注塑（Fully molded）和覆銅陶瓷基板（DBC, Direct Bond Copper）雙直列封裝（38x24 mm2）；
·覆銅陶瓷基板封裝款創(chuàng )業內最小的熱阻（Rth）；
·內置自舉二極管（bootstrap diode）以降低組件成本，并簡化電路板布局；
·175°C最高工作結溫；
·1500 Vrms最低隔離電壓（無需光耦）；
·低VCE(sat)；
·低電磁干擾（EMI）；
·獨立的發射極開路輸出（open emitter output），簡化三相或單相電機控制應用的印刷電路板走線；
·內置溫度傳感器及負溫度系數（NTC, Negative Temperature Coefficient）熱敏電阻；
·故障防護比較器；
·關斷輸入/故障檢測輸出；
·可選雙引線（pin-out）和雙引線框架（lead-frame）
意法半導體第二代SLLIMM系列產品大部均已量產。
[1]微型低損耗智能微型模壓模塊（SLLIMM, Small Low-Loss Intelligent Molded Module） |
