概述

HT77231是一款3.5A降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器采用低ESR（聚合物）或超低ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。 HT77231采用ESOP8封裝。

特點
・3.5A降壓，內置100mΩ和60mΩ功率管

・于快速瞬態響應，外部元器件少

・輸入電壓范圍：4.0V~28V

・輸出電壓范圍：0.6V~13V

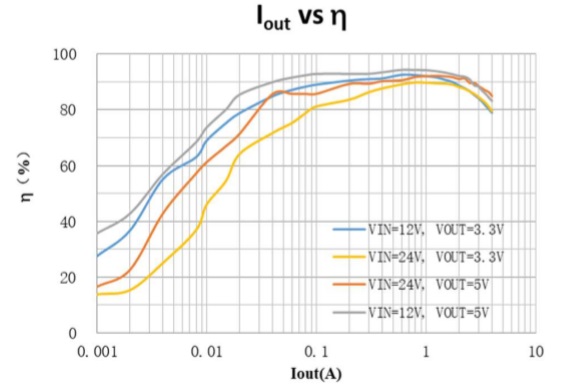

・脈沖跳躍模式使得輕載下高效率

・600kHz開關頻率

・關斷電流<=1uA (典型值)

・軟起動，輸出預先有電壓時有啟動延遲

・逐周期過流檢測限制

・打嗝模式過流關斷

・欠壓保護、過熱關斷保護，不鎖定可自動恢復

・具有使能pin

・無鉛封裝，ESOP8

應用

・5V, 12V或24V電源軌 ・電視
・嵌入式系統   ・機頂盒
・消費電子   ・工業電子

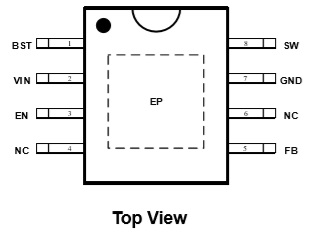

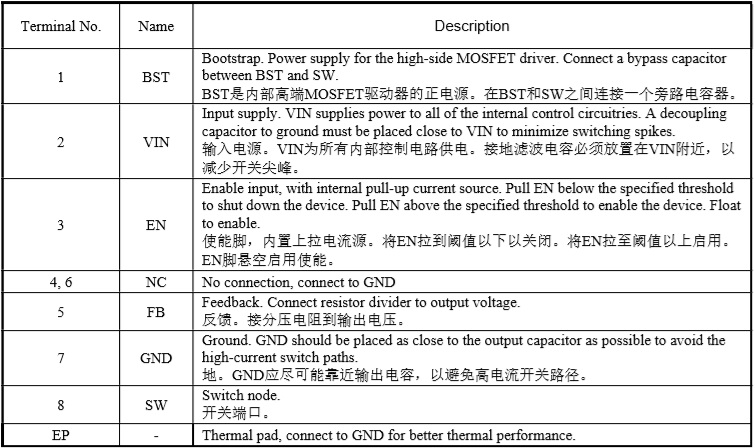

管腳排列及定義

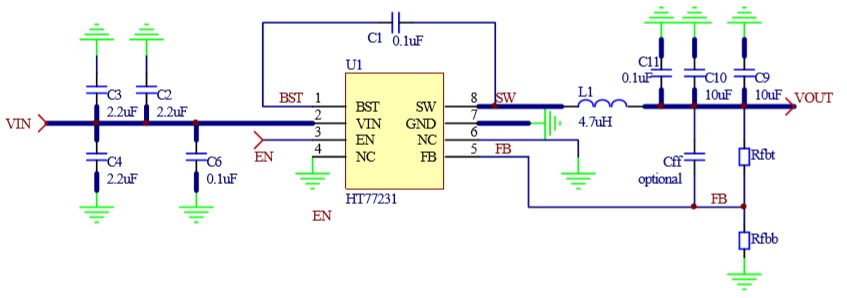

應用原理圖
