| 隨著電子產品設計功能和性能的快速提升，消費者對產品輕薄化以及電池續航能力的要求也越來越高，在連接外設和復雜應用場景下，單節鋰電池或兩節鋰電池串聯直接供電已經越來越難滿足設計需求了，對于系統電源的設計者來說，在單節鋰電池或兩節鋰電池串聯供電的基礎上升壓能夠大大節省充電管理方面的成本。
深圳市永阜康科技推出基于CS5026E的內置MOS 8A高效率DC-DC升壓方案，寬輸入電壓3~15V，可調電壓輸出最高至 18V。
CS5026E性能概述
CS5026E是一款采用CMOS工藝升壓型開關穩壓器,其主要包括一個參考電壓源，一個振蕩電路，一個誤差放大器，一個相位補償電路，通過PWM / PFM切換控制電路。CS5026E內置MOS的設計，只需12個外圍元件，極簡的外圍電路，可以最大限度的保證電源模塊的可靠性以及避免電源模塊設計的復雜化。CS5026E最高可提供18V恒定的電壓輸出;最大可保證8A的峰值電流下負載穩定工作.低至2.5V的啟動電壓,3~15V的寬工作電壓范圍,可最大限度的適用于各種終端設備。
CS5026E提供了ESOP16的封裝類型,其額定的工作溫度范圍為-40℃至85℃。
CS5026E指標特征
輸入電壓范圍:3~15V
可調電壓輸出最高至 18V
振蕩頻率: 600KHz
精準的反饋參考電壓： 1V (±2%)
內置0.08Ω, 8A, 18V 的MOSFET
關斷電流: <36μA
過溫保護
過壓保護
應用范圍
充電設備
LCD 顯示器
數碼相機
手持設備
移動終端
圖1 CS5026E封裝圖樣

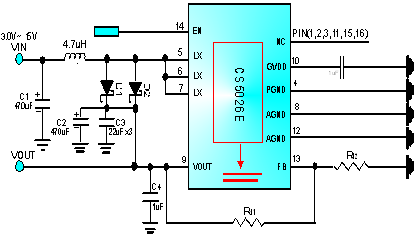

圖2 CS5026E典型應用圖
應用實例
在雙節鋰電池串聯的供電情況下，CS5026E配套使用D類功放芯片CS8655實現2X15W的功率輸出
CS8655----免濾波,內置20倍增益,2x18W立體聲D類音頻放大器性能簡介
CS8655是一款2x18W立體聲高效D 類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC 要求。CS8655立體聲音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。CS8655內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8655可以驅動低至4Ω 負載的揚聲器，最高可提供2x10W的連續功率,具有高達90%的效率，使得在播放音樂(lè )的時候不需要額外的散熱器。CS8655提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
輸出功率
PO at 10% THD+N, VDD = 17.0V
RL =8 Ω 2x18W
PO at 10% THD+N, VDD = 10V
RL = 4 Ω 2x10W(典型值)
效率高達90%，無需散熱片
內置20倍增益:芯片集成30K輸入電阻，600K反饋電阻
較大的電源電壓范圍6.5V~18.5V
免濾波功能
輸出管腳方便布線布局
良好短路保護和具備自動恢復功能的溫度保護
良好的失真
差分輸入

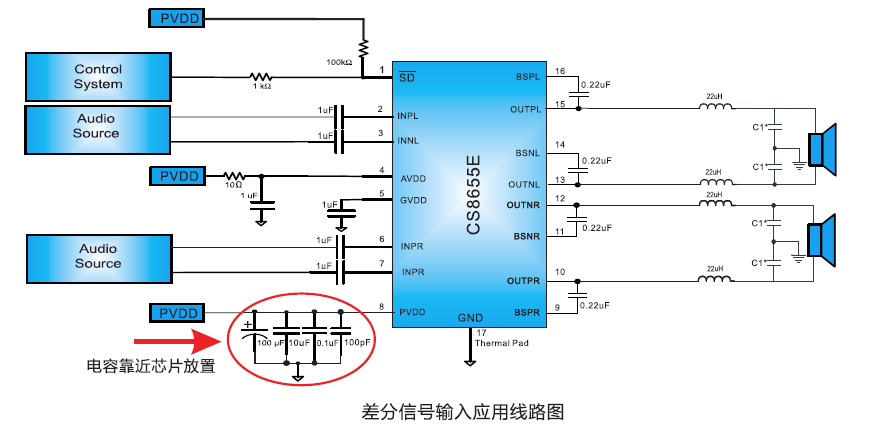

圖3 CS8655典型應用圖

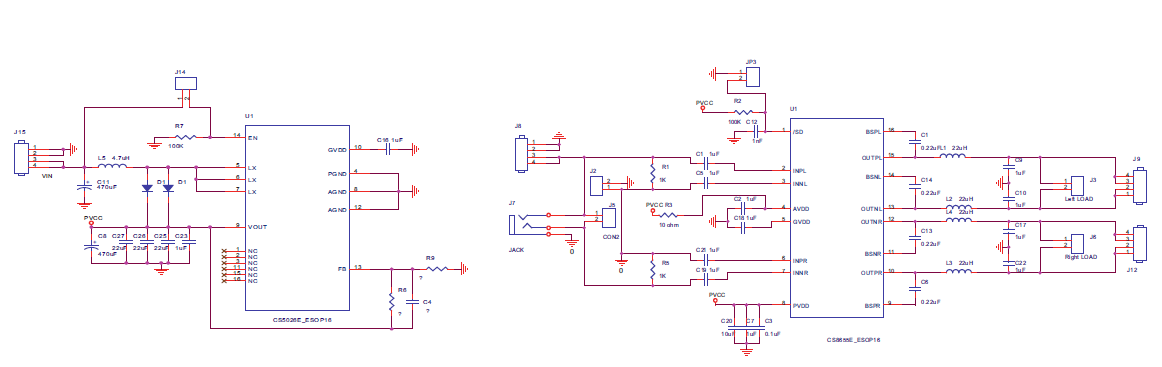

圖4 CS5026E+CS8655雙節電池供電，輸出功率2X15W，音頻子系統線路圖,BOOST=10.5V：

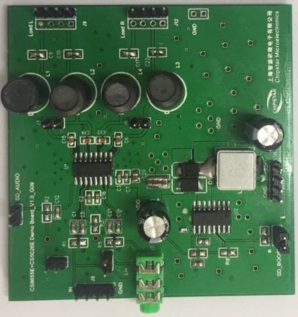

圖5 CS5026E+CS8655 DEMO實例
