隨著傳統音箱2.1音箱性能及功能的提升，消費者對產品輕薄化以及功耗的要求也越來越高，另外現在人工的加工成本一路水漲船高，市場主流應用的AB類音頻功放（如TDA2030,TDA7377,STA540等）已經很難滿足要求。

深圳市永阜康科技有限公司推出基于智浦欣的CS8688C 2X15W+30W單芯片2.1聲道專用D類音頻功放解決方案，能極大降低加工環節的成本，實現音箱產品的低功耗輕薄化。

性能概述

CS8688C是一款2X15W+30W專用2.1聲道D類音頻功率放大電路。先進的EMI抑制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC 要求。CS8688C立體聲音頻功率放大器是為需要輸出高質量音頻功率的系統設計的，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。

CS8688C內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。在供電電源小于16.0V的情況下，CS8688C可以驅動一個4Ω 的低音喇叭和2個8Ω高音喇叭，整體音頻子系統具有高達90%的效率，使得在播放音樂(lè )的時候不需要額外的散熱器。

CS8688C提供纖小的TSSOP28-PP封裝形式供客戶選擇,可以為客戶節省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。

指標特征

●輸出功率
      PO at 10% THD+N, VDD = 16.0V
              RL = 2x8 Ω+4 Ω   2X16W+30W
      PO at 10% THD+N, VDD = 14.0V
             RL = 2x8 Ω+4 Ω   2X12.5W+24W
      PO at 10% THD+N, VDD = 12.0V
               RL =2x8 Ω+4 Ω   2X9.5W+18W
● 效率高達90%，無需散熱片
● 較大的電源電壓范圍6.5V~18.5V
● 免濾波功能
● 16.0V以下電壓可以驅動4Ω低音喇叭和2個8Ω低音喇叭
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 內置20倍增益
● 差分輸入

應用范圍

藍牙音箱
家庭音響系統

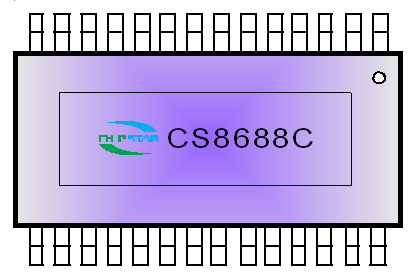

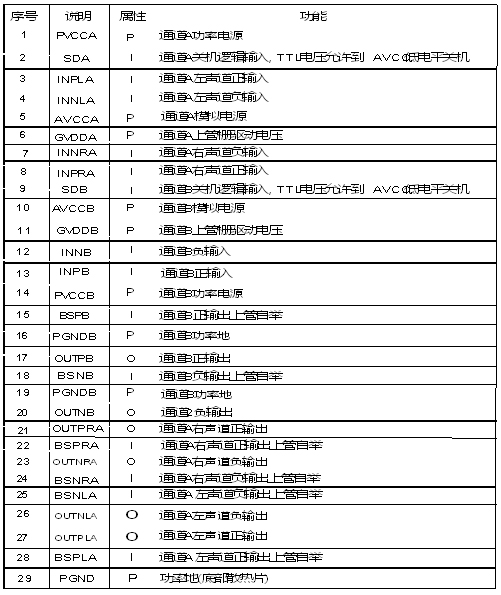

封裝圖樣以及管腳定義

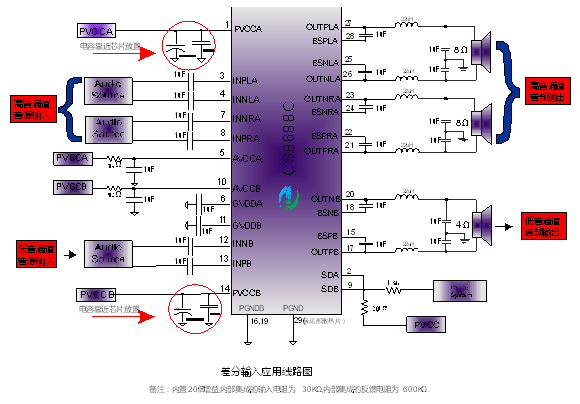

典型應用圖

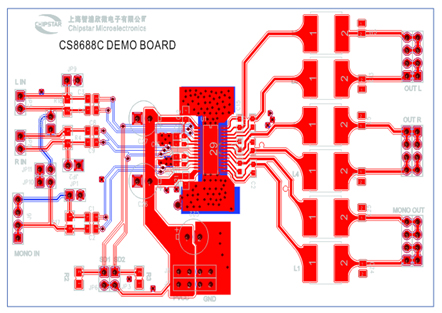

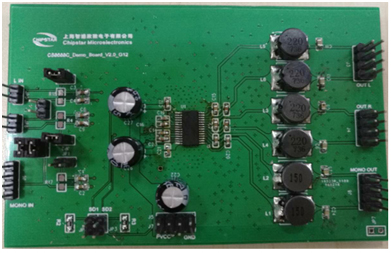

DEMO實例

詳情請見:
http://www.webuyspringsrealestate.com/products_3742.htm
http://www.webuyspringsrealestate.com/UploadFiles/fujian/3742/CS8688.pdf
