概述

ACM8635一款2.1通道數字輸入音頻功率放大器。供電電壓范圍在4.5V-21V。在2.1通道工作模式， 2 x 6歐+4歐負載下，輸出功率可以達到2×24W+40W ; 在雙聲道工作模式，2x4歐負載下，輸出功率可以達到2×42W；在合并成單聲道工作模式，2歐負載下，輸出功率可達到84W。

ACM8635提供了一個高度集成的解決方案，內部集成先進的音頻處理能力, 例如：輸入混頻器，音量控制，12段EQ用于L&R通道，7段EQ用于低音通道，虛擬低音，低音和語音增強，動態范圍控制(DRC)和自動增益限制器(AGL)等。輸出級可靈活配置成2.1聲道，立體聲或單聲道應用。

ACM8635 Class H控動態升壓功能為電池供電系統提供了提高效率、降低功耗的整機方案。采用QFN-40（6mm x 6mm）封裝。

特征

. 靈活的供電電壓配置

-PVDD: 4.5V到21V

-DVDD和I/O 電壓: 3.3V

.輸出功率

-2×42W,立體聲(4Ω, 20V, THD+N =1%)

-2×18W+27W, 2.1通道(2×6Ω+4Ω, 16V, THD+N =1%)

-2×24W+34W, 2.1通道(2×6Ω+4Ω, 16V, THD+N =10%)

-1×84W,  單通道(2Ω, 20V, THD+N =1%)

.出色的音頻性能

-THD+N ≤ 0.03% @1W, 1kHz, PVDD = 12V

-SNR 信噪比114dB (A 加權)

-底噪≤37uV

.數字音頻接口

-I2C可選4個器件通信地址

-I2S, Left-justified, Right-justified, TDM 音頻格式

-3-線數字音頻輸入,無需MCLK

-輸入采樣率支持 32kHz, 44.1kHz/48kHz,88.2kHz/96kHz

-SDOUT數字音頻輸出支持回聲消除– AEC

.先進的音效算法

-支持數字/模擬增益調整

-靈活的左或右通道輸入信號路由混合

-左右通道獨立的2×12個BQs和7段低音BQs支持頻響靈活調整

-3 段DRC，提前能量預測結合后端均衡器，實現平滑的多段音效控制

.保護機制

-FAULT狀態通過I/0和I2C寄存器輸出

-OCP過流保護

-OTP過熱保護

-UVLO過壓和欠壓保護

-數字音頻時鐘錯誤保護

應用

便攜音箱:藍牙音箱,語音助手音箱；家庭音頻:電視，聲霸，STB盒子，家庭影院；筆記本、臺式機等

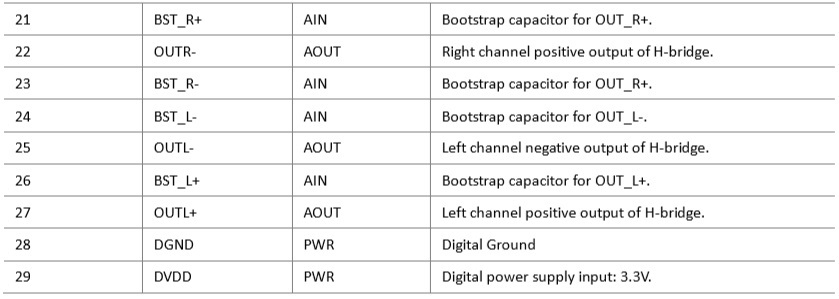

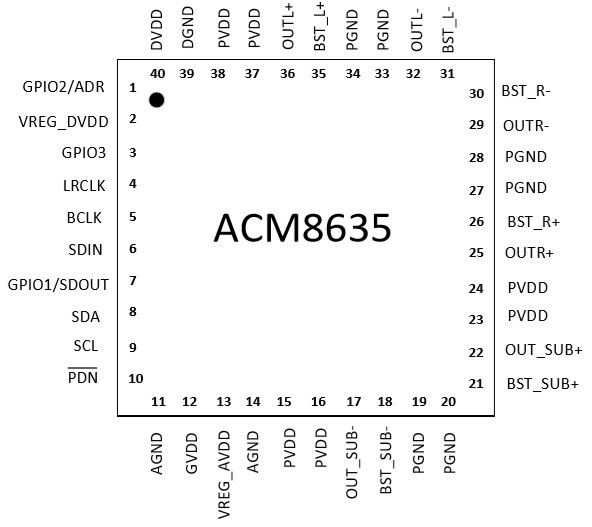

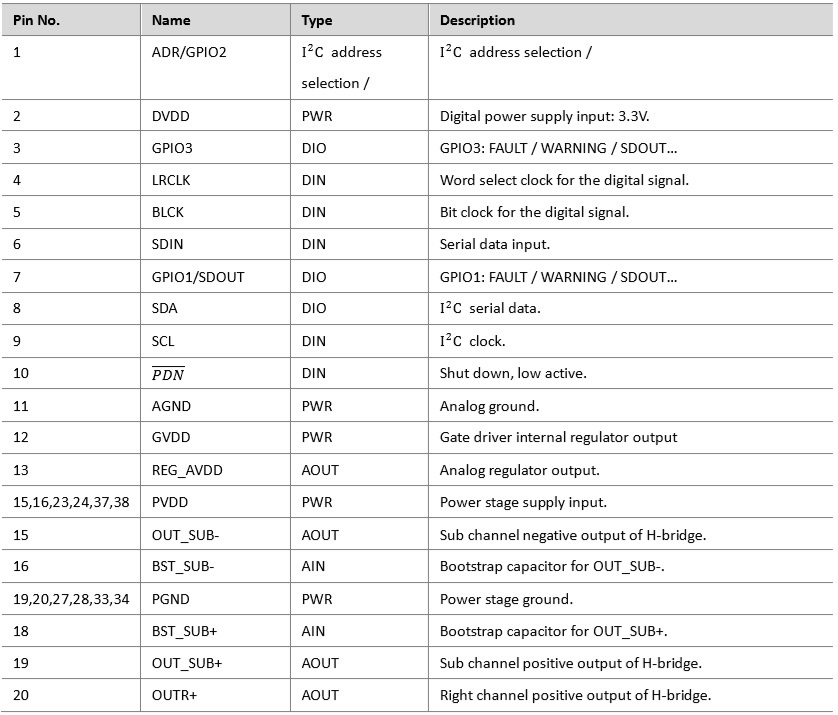

管腳定義

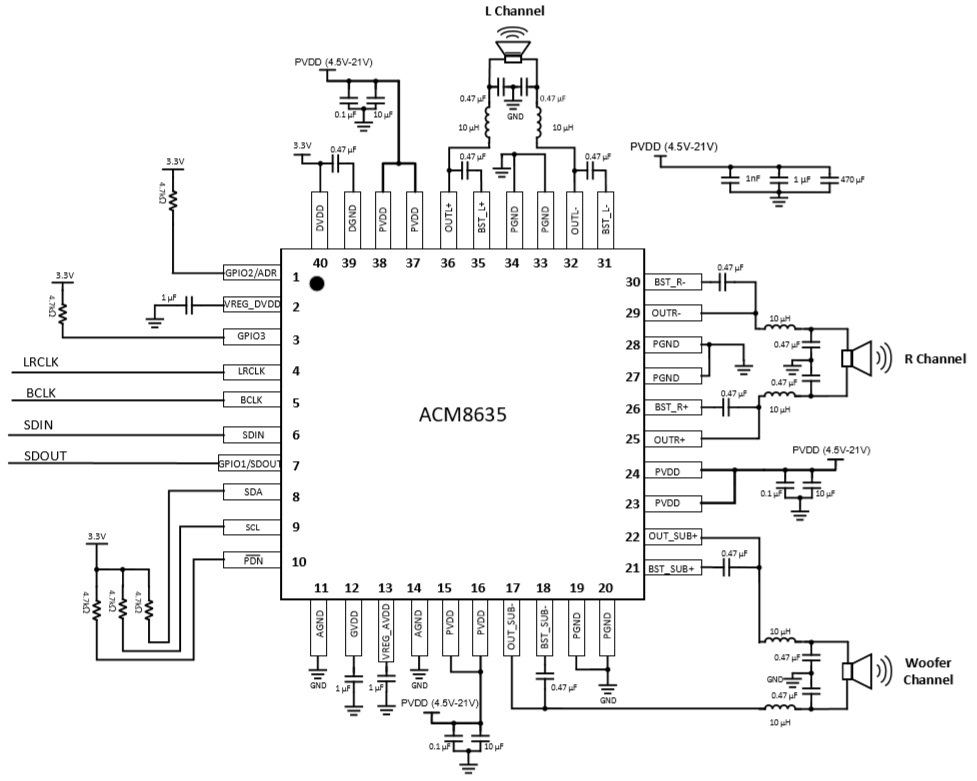

典型應用圖
