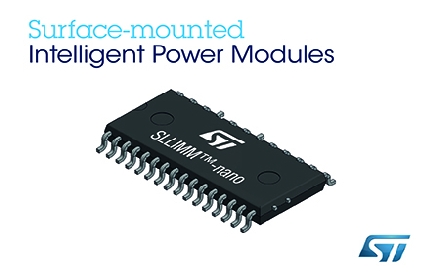

意法半導體SLLIMM™-nano系列IPM產品新增五款節省空間的貼裝智能功率模塊(IPM)，提供IGBT或MOSFET輸出選擇，用于電機內置驅動器或其它的空間受限的驅動器，輸出功率范圍從低功率到最高100W。

新模塊的導通能效和開關能效都很高，特別是在最高20kHz硬開關電路內表現更為出色。通過管理開關電壓和電流上升率 (dV/dt, di/dt)，內部柵驅動電路能夠將電磁輻射(EMI)抑制到最低。高散熱效率封裝提升產品的可靠性，支持無散熱器設計，同時2.7mm爬電距離和2.0mm電氣間隙確保在緊湊的雙列直插SMD封裝內實現安全隔離。模塊引腳配置重新優化設計，可簡化電路板布局。

多種家電和工業設備，例如小風扇、電動卷簾、冰箱壓縮機、洗碗機、污水泵、熱水循環泵、普通小功率電機，都能從意法半導體的新IPM模塊的小尺寸、高能效、高可靠性、安全性和低噪聲中獲益。

除集成柵驅動電路和500V MOSFET或600V IGBT/續流二極管陣列外，其它特性還包括一個備用運放和一個比較器，讓設計人員開發高級電流檢測和過流保護功能時只需用極少的外部元器件。塊模內置高速檢錯智能關斷、互鎖保護和欠壓鎖保護等安全功能，內部自舉二極管簡化模塊柵極控制電路的電源設計。

新SLLIMM -nano功率模塊分別是STIPNS1M50T-H、STIPNS2M50T-H、STIPNS2M50-H、STGIPNS3H60T-H和STGIPNS3HD60-H，額定電流選可選擇1A、2A或3A(25°C)。全部產品都采用一次性模壓成型的NSDIP-26L雙列直插表面貼裝。工程樣片即日上市，2017年第四季度開始量產。
