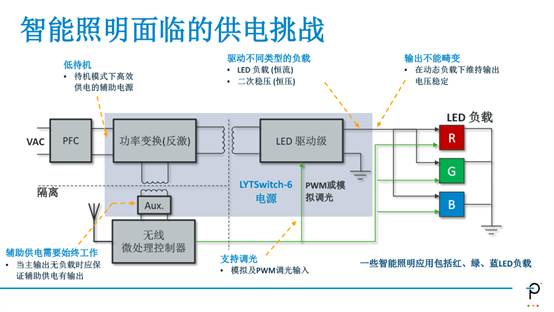

智能照明作為一個新興產業，隨著市場的推廣普及，已逐漸培育起消費者的使用習慣，隨著智能家居行業迅速崛起，必將帶動智能照明應用的發展空間。從技術上來講，目前智能照明供電面臨的挑戰大概有如下幾點：首先，想要做到低待機功耗，要求在待機模式下輔助電源必須高效為控制電源供電，實現輸入功率的最小化。其次，輔助供電需要始終工作，才能保證微處理器的正常工作。第三，支持模擬及PWM調光輸入。第四，輸出不能畸變，在動態負載下維持輸出電壓穩定，即無論R、G、B任何一個色彩的變化不能影響其他顏色的變化。最后，能夠驅動不同類型的負載，包括提供單燈串的恒流輸出LED負載和多燈串并聯時提供穩定的恒壓輸出。為此，高效率、高可靠性L(fǎng)ED驅動器IC領域的業界領導者Power Integrations公司近期推出LYTSwitch-6產品系列，將以上技術全部集成，實現所有功能。其核心技術為PI公司在去年九月份發布的 ICInnoSwitch3，LYTSwitch-6支持智能照明市場，非常適合智能家居領域，及下一代商用照用應用。
LYTSwitch-6強在哪里？
Power Integrations 資深技術培訓經理閻金光先生總結了LYTSwitch-6的6大優勢：
1. LYTSwitch-6的電壓和電流均在次級側進行控制，做到恒壓恒流精度達±3%,據了解此數值已實現業界較高的精度。這對保證LED照明的一致性和穩定性尤其重要。LYTSwitch-6可以用一個設計適應不同的應用。即可以做到恒流輸出也可以做到恒壓的輸出，以適應不同的LED負載需要。
2.在不含前級PFC校正電路的情況下，空載功耗可以達到小于15mW,易于滿足北美DOE-6和能源之星的要求。
3.次級側的控制方式也有利于支持模擬和PWM調光。
4.值得一提的是LYTSwitch-6 同樣具有“高效”的特點，這得益于InnoSwitch3的技術，如高效的同步整流及準諧振開關的工作方式。
5.響應快速的環路控制方式（FluxLink）降低了輸出紋波。紋波的大小直接影響到LED燈的閃爍程度，PI這種快速的控制方式便可降低紋波的幅度。紋波小，則帶來更小的輸出電容。無論是成本或是電容體積上都有較大的優勢。
另外，LYTSwitch-6采用半有源PFC校正，與傳統的單級和兩級PFC電路相比可實現高效且低紋波，半有源PFC校正是利用MOSFET管開關對電感進行儲能操作，優化輸入電流，從而實現更高效率的PFC。
6.優秀的負載調整率及極佳的瞬態響應特性，特別適合于多燈串應用，各個負載分別可以變化的RGB三色照明。

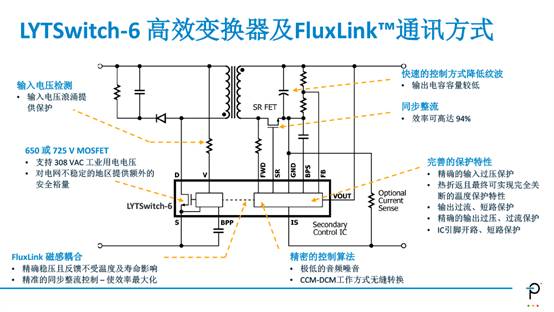

LYTSwitch-6高效變換器及FluxLink ™通訊方式
LYTSwitch-6內部集成650或725V兩種MOSFET管，支持308VAC工業用電電壓，即便對電網不穩定的地區也能提供額外的安全裕量。兩種電壓的差別是650V成本上有一定的優勢，725V在可靠性上更勝一籌。
FluxLink ™通訊方式，省去了傳統反激式開關電源中不可或缺的一個元件-光耦，而是在兩側的芯片PIN腳上放置了線圈，采用了磁感耦合的方式進行信號傳輸。這樣做不僅僅能夠精確穩壓和反饋，且反饋效果不受溫度及壽命影響。LYTSwitch-6將初級和次級封裝在一個IC里，兩側的控制器可以協調控制初級及次級側的開關管開關，從而對同步整流的開關時序進行精準的控制，使效率高達94%。另外，LYTSwitch-6精密的控制算法，可以降低來自于變壓器的音頻噪音，變壓器本身具有共振頻率，達到共振頻率的數值時的擺幅最大，產生的噪音也最大。LYTSwitch-6有效地避開了此共振頻率 (通常介于7-12KHz之間)，同時LYTSwitch-6可在CCM和DCM工作狀態間無縫轉換，LYTSwitch-6還具有完善的保護特性。
在封裝上，LYTSwitch-6采用PI獨有的InSOP-24 C封裝，高度小于1.5mm，系列產品中共有7個型號分別滿足不同功率應用,產品現已開始發售。
DER-657和DER-660 演示板
閻先生隨后介紹了兩個DEMO板，分別是DER-657和DER-660。

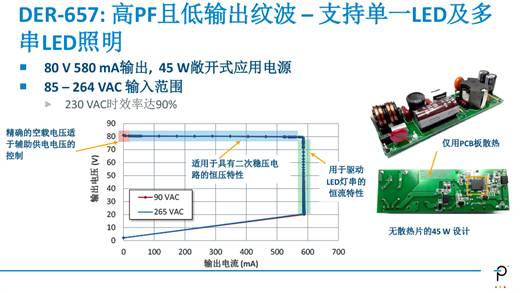

DER-657為高PF且低輸出紋波，支持單一LED及多串LED照明。80 V 580 mA的輸出, 45 W敞開式應用電源，85 – 264 VAC 輸入范圍，230 VAC時效率達90% ，由于其效率高省去了散熱片，僅使用PCB板散熱。精確的空載電壓適于智能照明中無線控制模塊的穩定供電。

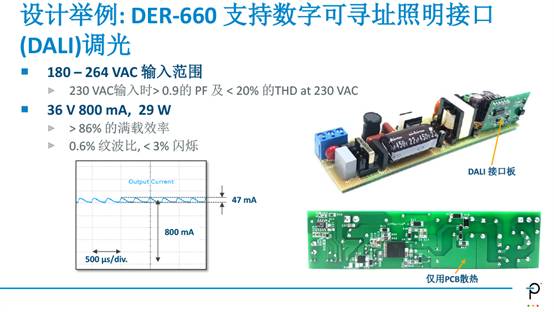

而DER-660 支持數字可尋址照明接口(DALI)調光，180 – 264 VAC 的高壓輸入范圍，230 VAC輸入時大于 0.9的PF 且總諧波失真小于20% ，36 V 800 mA, 29 W 的輸出功率，滿載效率高達 86%，DER-660的紋波比可以做到0.6%,下圖中相對于800mA，輸出電流的紋波只有47mA。做到小于3%的閃爍。
應用場景
LYTSwitch-6適用于智能家居及智能照明，以及商用照明，適合高達65 W的射燈及天花燈應用，以及其它離線式LED照明應用。 |
