當前位置:首頁->產品展示->方案設計->12V鉛酸電池供電升壓至24V實現最大75W功率輸出的電源音頻解決方案
產品名稱: 12V鉛酸電池供電升壓至24V實現最大75W功率輸出的電源音頻解決方案
封裝形式:
兼容型號:
產品功能: 12V鉛酸電池供電升壓至24V實現最大75W功率輸出的電源音頻解決方案
產品規格書下載:
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

此方案是一款最大實現75W/4歐功率輸出的拉桿音響參考設計。此設計的電源是12V鉛酸電池。此設計大致分為兩個主要級:

  1. 采用FP5208控制器IC的高效單相非同步升壓轉換器。此設計10V-15V輸入電壓,可實現24V輸出,并且能夠為負載提供 4A 連續電流。
  2. 采用HT317 D類音頻功放IC,24V提供75W功率輸出;

特性
  • 適用于12V鉛酸電池及三節鋰電供電的戶外拉桿音箱。

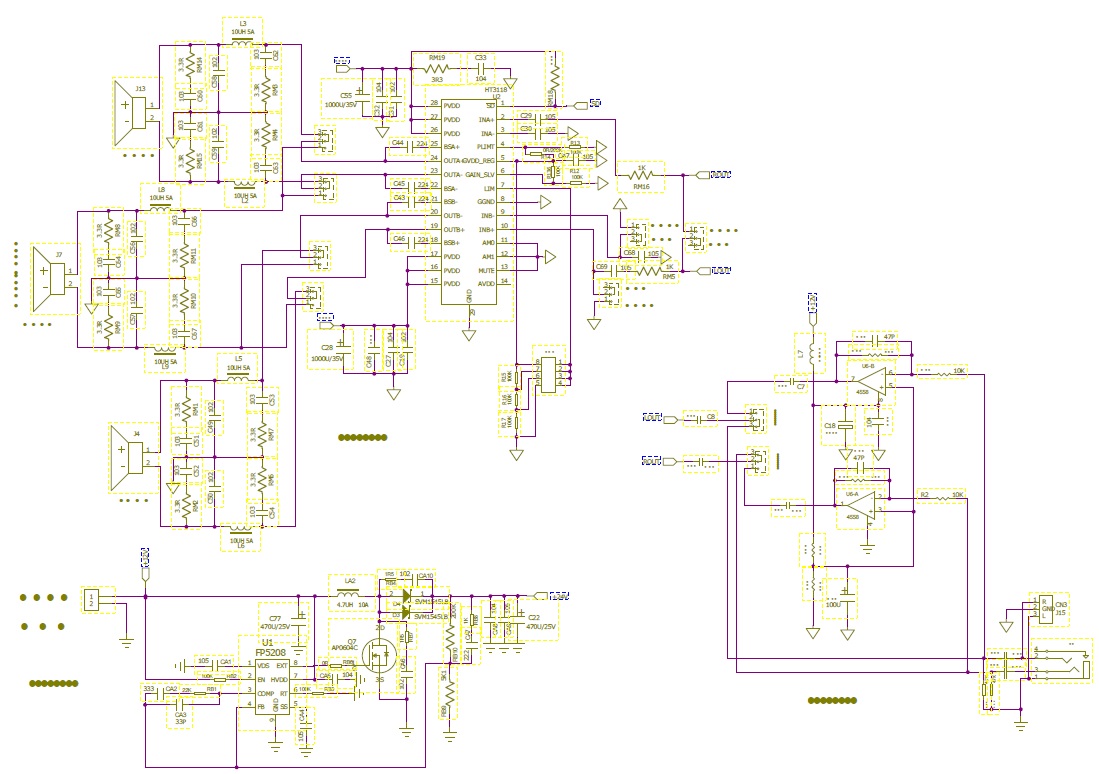

應用原理圖

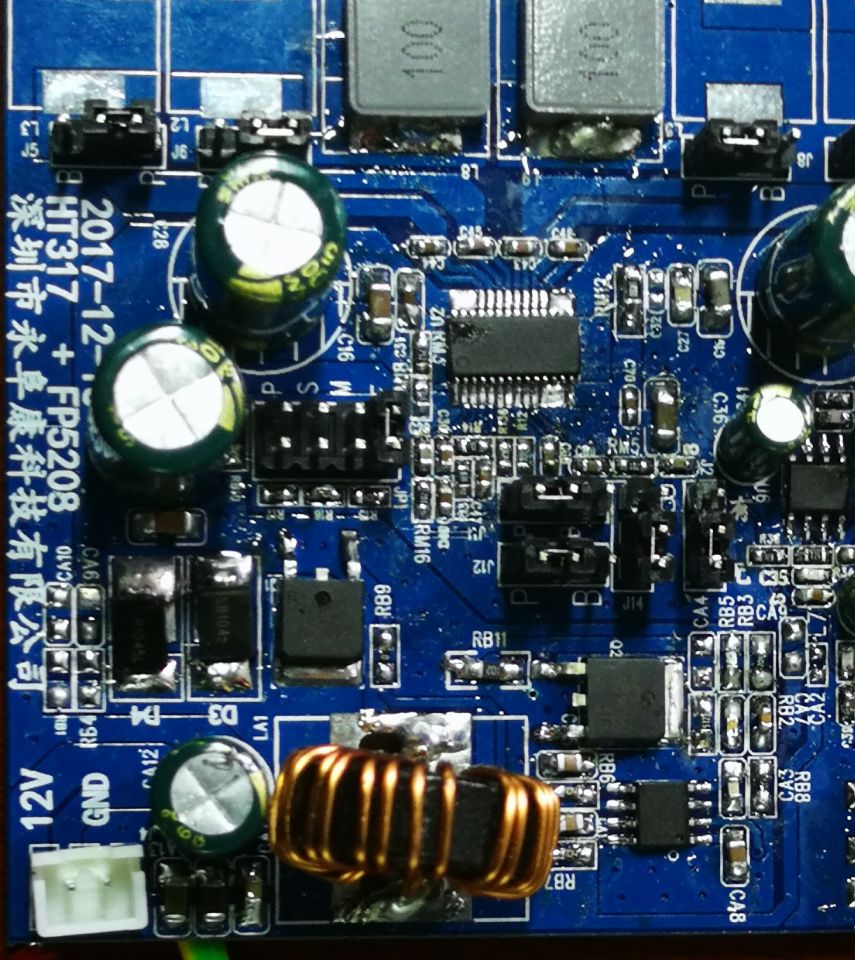

DEMO圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
IU8689 2X75W/24V/4Ω/THD10%或145W/28V/3Ω/THD10% EQA-28(散熱片在背部) 5V-28V 低空載電流,AM抑制功能,帶主從模式,145W單聲道、2X75W立體聲D類音頻功放
IU5706 寬輸入范圍(4.5V-24V)同步升壓控制器,支持高達36V的輸出電壓。 EQA-16 4.5V-24V 具有寬輸入范圍的低靜態電流同步升壓DC-DC控制器
HT366 2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 TPA3110/AD52068/CS3817
CS8685 2X75W/24V/4Ω或2X100W/28V/4Ω(峰值) EQB-32 5V-30V 低空載電流、AM抑制功能、帶主從模式、80W立體聲大功率D類音頻功放IC
FS2105 2x30W @1%THD+N into 8Ω BTL at 24V TSSOP-28 4.5V-26.4V I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC TAS5805
HT81696 雙鋰電8.4V:2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V:52W/3歐(VOUT=17V, THD+N= 10%) TSSOP-28 2.7V-17V 內置升壓的30W立體聲D類音頻功放 HT81698
HT328 2X40W/24V/8Ω或80W/24V/4Ω TSSOP-28 4.5V-26V 免電感濾波2×30W D類立體聲音頻功放 AD52090/TPA3110
CS5328 CS5328E是一款24V耐壓,異步降壓型鉛酸電池充電管理IC。集成功 率MOS,具有最大5A的充電電流能力,充電電流可以通過外部電阻靈活可調。 EQA-28 3.6V-24V 具有太陽能板最大功率點跟蹤功能,低功耗運輸模式,電源路徑管理,
CS5038 輸入電壓范圍:3-16V,可調電壓輸出最高至22V/5A輸出 ESOP-16 3V-16V 內置MOS,14A 高效率升壓DC-DC轉換器
CS8316 PO at 10% THD+N, VIN=7.4V RL=4Ω+22uH 21W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF) TSSOP-24 5V-9V 針對雙節鋰電池串聯供電應用,固定24倍增益,防破音,AB/D切換,功率限制,內置升壓模 塊,具備自適應升壓功能,恒定25W輸出功率R類單聲道音頻功率放大器
CS86189 2X25.5W/14V/4Ω或47W/18V/4Ω TSSOP-28 6V-18.5V 無濾波2X25W立體聲D類功放IC,管腳兼容TPA3110 TPA3110/CS8618/CS3815
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立體聲D類I2S輸入音頻功放
HT7178 輸入電壓范圍:2.7V -14 V;輸出電壓范圍:4.5V-20V ;可編程峰值電流: 14A DFN-20 2.7V-14V 20V 14A帶輸出關斷的全集成同步升壓IC TPS61088/HT7167
HT317 2X42W/18V/4Ω或75W/24V/4Ω TSSOP-28 5V-26V 42W立體聲/75W單聲道D類功放IC,,工作電壓5-26V,極限耐壓32V!
FP5208 FP5208是非同步升壓控制IC,透過EXT Pin 控制外部NMOS,輸入低啟動電 壓2.5V 與寬工作電壓4.5V~24V SOP-8/DFN-12 4.5V-24V 非同步升壓控制IC,,最高升壓可至42V提供5A的電流輸出
