HT7178是一款高功率、全集成升壓轉換器，帶有負載關斷功能的柵極驅動，集成16mΩ功率開關管和16mΩ同步整流管，為便攜式系統提供高效的小尺寸解決方案。
HT7178具有2.7V至12V寬輸入電壓范圍，可為采用單節或兩節鋰電池，或12V鉛酸電池的應用提供支持。該器件具備12A開關電流能力，并且能夠提供高達20V的輸出電壓。
HT7178采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT7178 工作在PWM 模式。在輕負載條件下，該器件可通過MODE引腳選擇下列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT7178的開關頻率可通過外部電阻調節，支持200kHz至2.2MHz的范圍。
HT7178還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT7178集成了輸出關斷功能的柵極驅動，在SD狀態，可完全斷開輸入電源。此外，該器件還提供有22V輸出過壓保護、逐周期過流保護和熱關斷保護。

深圳市永阜康科技有限公司結合客戶實際方案，成功應用到3.7V升壓到9V(8W×2輸出), 3.7V升壓到12V(20W輸出)高端藍牙音響；7.4V升壓到15V(40W輸出), 12V升壓到20V(60W輸出)廣場舞音響；電子煙等案例。

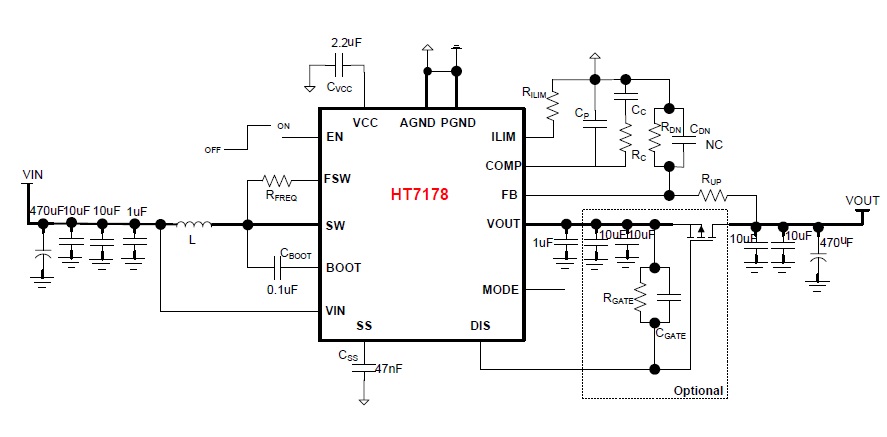

圖1：典型應用圖

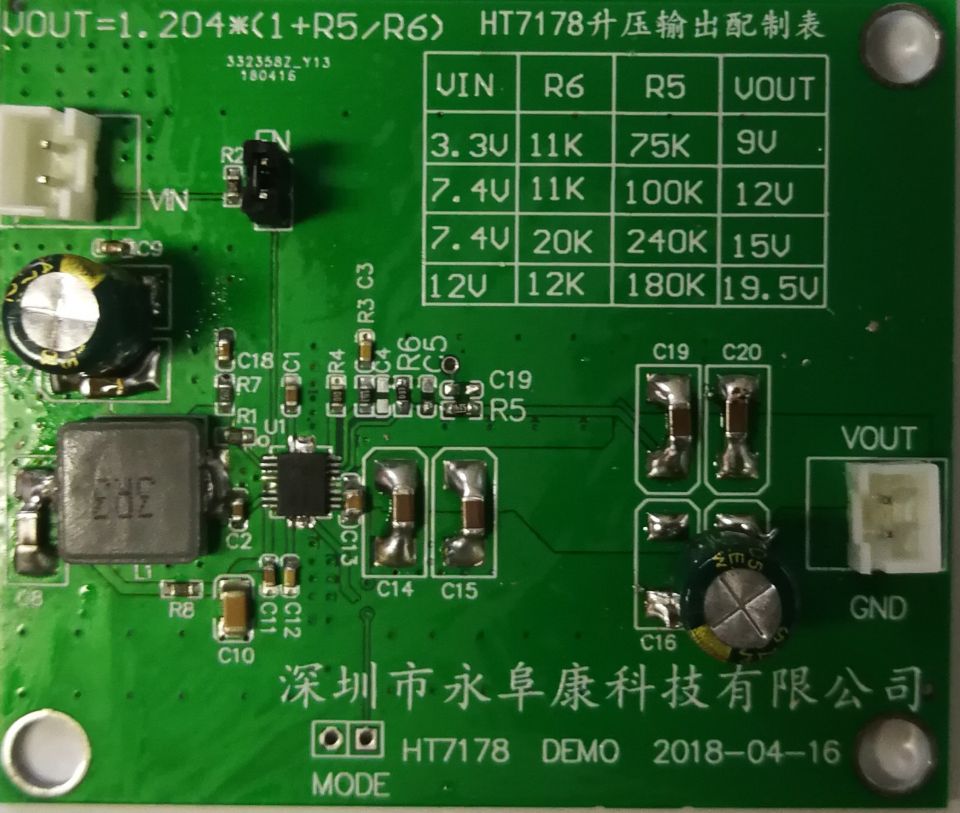

圖2：DEMO實物圖

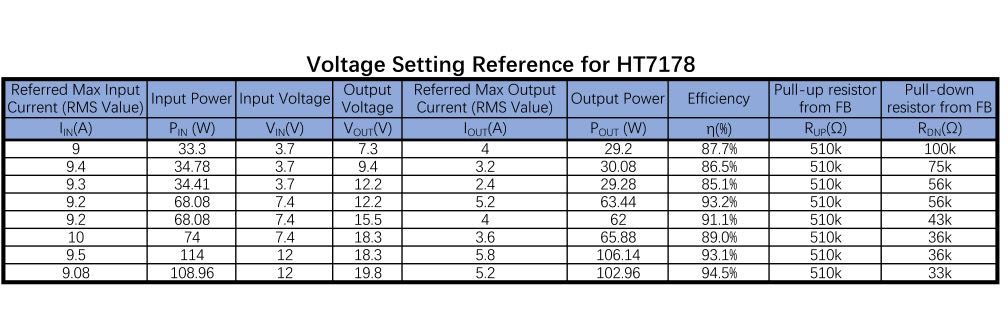

表一：典型應用的指標

產品資料及銷售聯絡(luò )請參看：

http://www.webuyspringsrealestate.com/products_3775.htm

http://www.webuyspringsrealestate.com/UploadFiles/fujian/3775/HT7178.pdf
