單節鋰電池3.7V升壓至12V、20W單聲道D類音頻放大組合解決方案

文章來源：永阜康科技更新時間：2018/6/12 13:14:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

深圳市永阜康科技有限公司推出基于HT7178+CS8623的單節鋰電池3.7V升壓至12V、20W單聲道D類音頻放大組合解決方案，無需外圍MOS管、二級管及散熱器，同步升壓效率最高達85%，D類音頻功率放大器CS8623采用ESOP-16的封裝，外圍簡單應用方便，極具性?xún)r(jià)比。

方案簡介

此方案大致分為兩個主要級：

1，采用HT7178同步升壓轉換器。此設計3.7V單節鋰電輸入電壓，可實現12V輸出，并且能夠為負載提供2.4A連續電流;

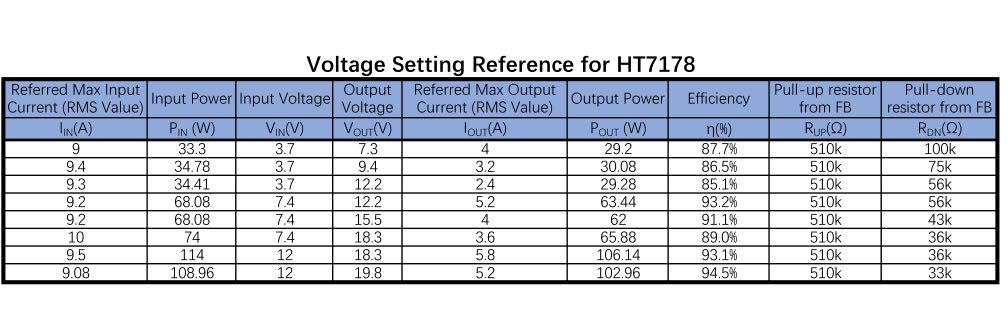

下表為HT7178典型指標

2，采用CS8623 D類音頻功放IC，12V提供20W/4歐 ( THD+N=10%)持續功率輸出；

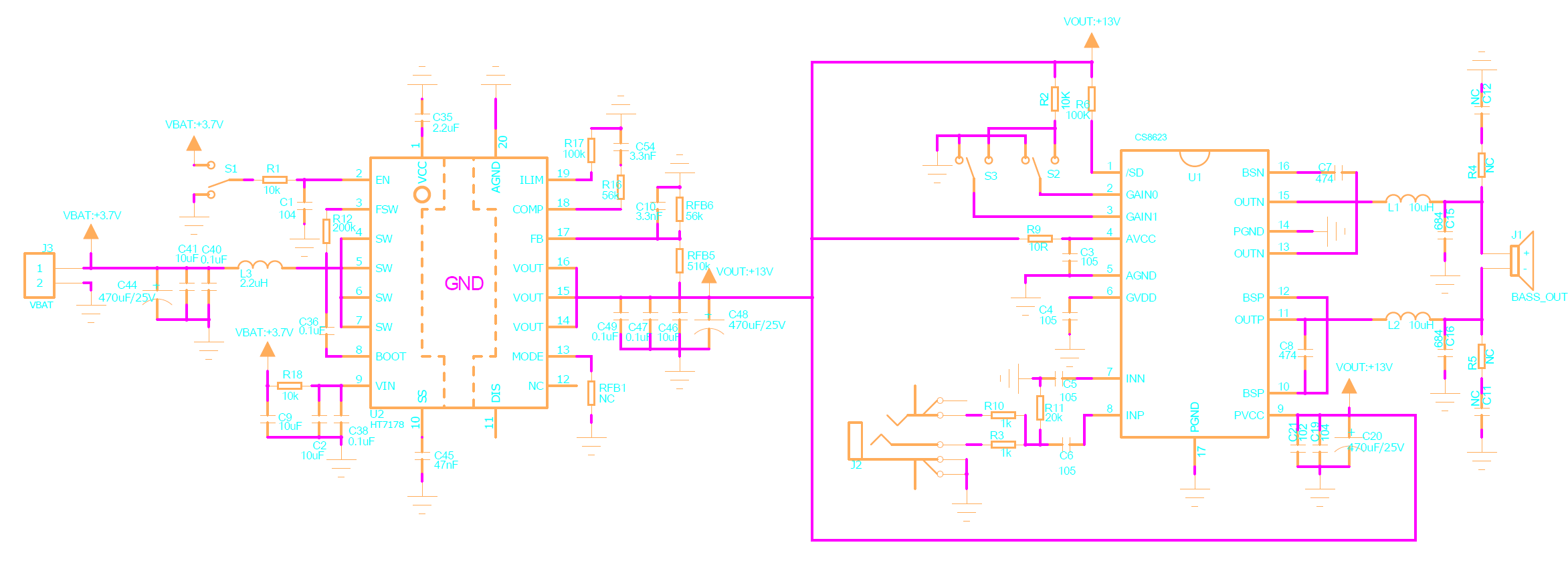

應用原理圖

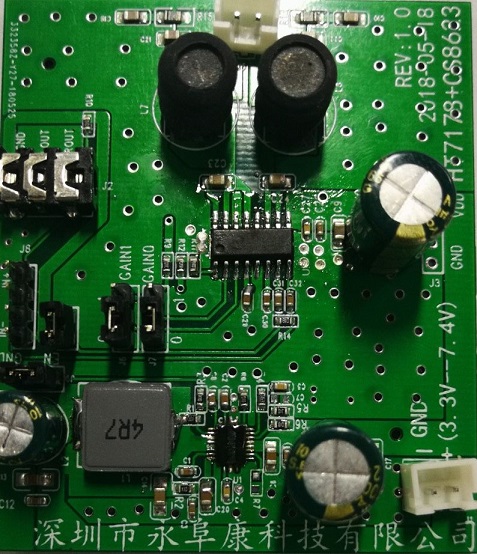

DEMO實物圖

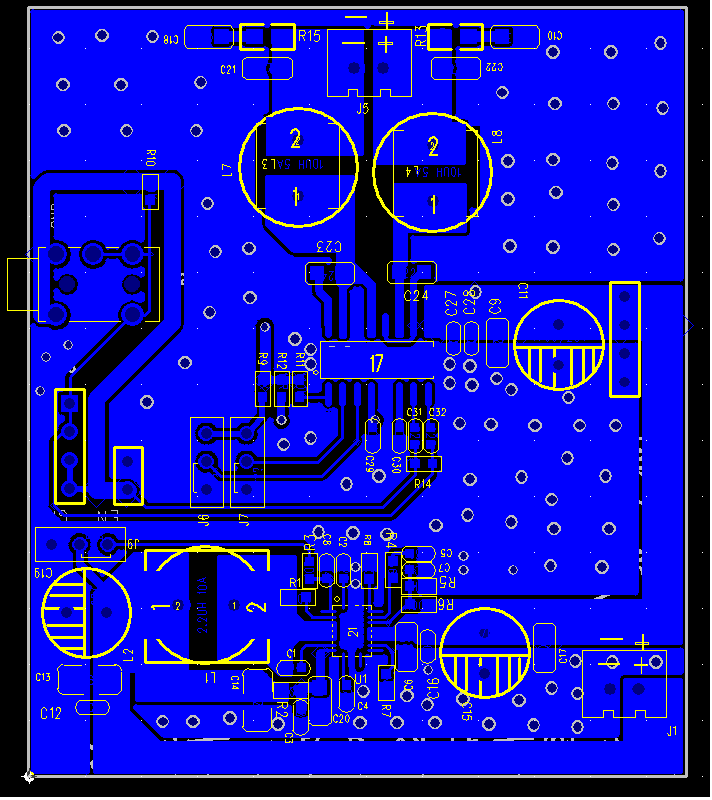

PCB正面圖

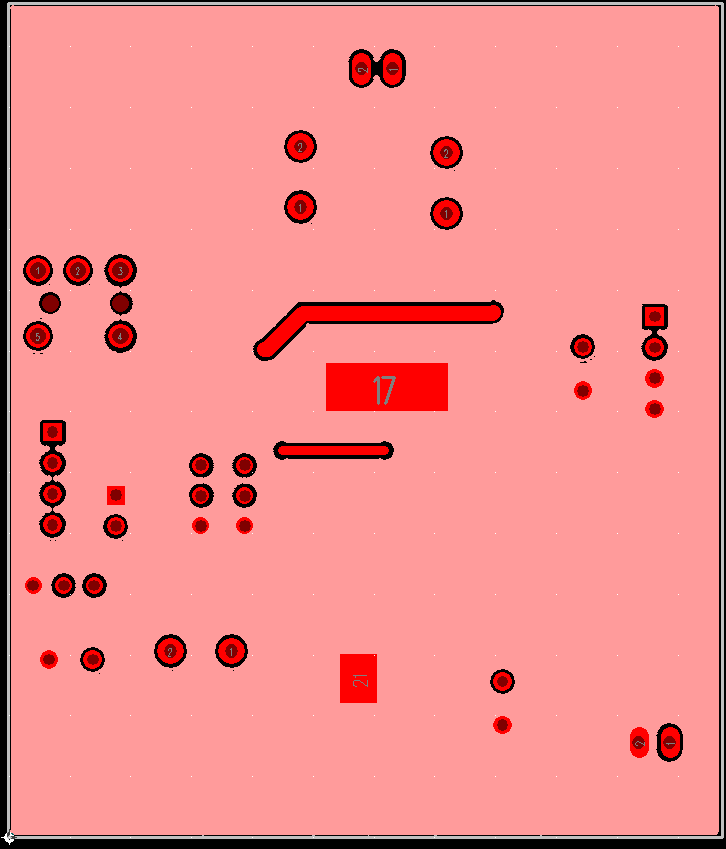

PCB反面圖

HT7178詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3775.htm

CS8623詳細的產品資料請參看：http://www.webuyspringsrealestate.com/products_3780.htm
