| TPA3126D2 具有低空閑電流的2x50W差分模擬輸入D類放大器 |
|
|
| 文章來源：永阜康科技 更新時間：2018/7/10 13:30:00 |
在線咨詢： |
| |
描述
TPA3126D2 是一款采用熱增強型封裝的 50W 立體聲低空閑電流 D 類放大器。TPA3126D2 采用了 TI 專有的混合調制方案，可在低功率水平下動態降低空閑電流，從而延長便攜式音頻系統（如藍牙揚聲器）的電池壽命。
為了進一步簡化設計，該 D 類放大器集成了全面的保護 特性 ，包括短路、熱關斷、過壓、欠壓和直流揚聲器保護。在過載情況下，器件會(huì )將故障情況報告給處理器，從而避免自身遭到損壞。
特性
- 電池使用時間更長：
- 21V 電壓、10% THD+N、4Ω 負載條件下的功率為 2 × 50W
- 寬電壓范圍：4.5V 至 26V
- 高效 D 類運行模式
- 混合調制方案可動態降低功率損耗
- 低至 90mΩ 的 Rds(on) 可確保效率 > 90%
- 噗聲和嘀噠聲噪聲抑制
- 支持立體聲、單聲道 BTL 和單聲道 PBTL
- 多種開關頻率：
- AM 抑制
- 主從同步
- 300kHz 至 1.2MHz 開關頻率
- 可選增益：20dB、26dB、32dB、36dB
- 可編程功率限制
- 支持單電源和雙電源
- 帶錯誤報告的綜合保護功能：
- 過壓、欠壓、過熱、直流檢測和短路
- 熱增強型封裝
- DAD（32 引腳 HTSSOP PowerPAD™封裝，焊盤朝上）
- 性能在 TPA3116D2 基礎上升級

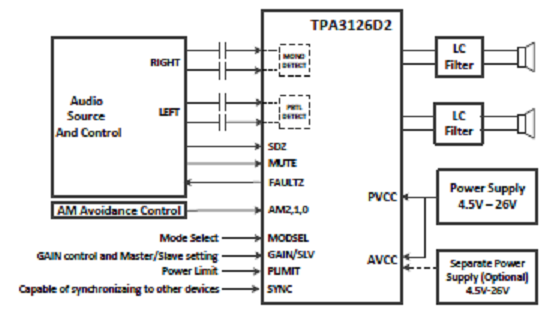

功能方框圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
