CS8316(雙節鋰電池7.4V供電內置升壓、防破音、AB/D切換、恒定單聲道25W音頻功放IC） |
| 封裝形式： |
TSSOP-24 |
| 兼容型號： |
|
| 產品功能： |
PO at 10% THD+N, VIN=7.4V
RL=4Ω+22uH 21W(D MODE NCN OFF）
PO at 10% THD+N, VIN =7.4V
RL=3Ω+22uH 25W(D MODE NCN OFF）
|
產品規格書下載： CS8316.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
CS8316C是一款固定24倍增益,帶防破音,AB/D切換,功率限制,內置BOOST升壓模塊并且升壓模塊具備自適應升壓功能的R類單聲道音頻功率放大器。CS8316C可以驅動低至3Ω的負載,最大輸出25W的恒定功率.AB類D類可切換模式的設計,最大限度的減少音頻子系統中功放對FM的干擾,CS8361C是專門為兩節鋰電池串聯供電的情況下設計的音頻放大器。CS8316C突破了鋰電池供電的局限性,為終端產品提供了更為極致的功率輸出,使得終端產品的功率輸出可以媲美12V鉛酸電池供電音頻系統的輸出功率. CS8316C的全 差分架構和極高的PSRR有效地提高對RF噪聲的抑制能力。無需濾波器的PWM調制結構及內置的BOOST升壓模塊,以及CS8316C采用專有的AERC((Adaptive Edge Rate Control)技術,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS8316C內置了過流保護,短路保護和過熱保護,有效的保 護芯片在異常的工作條件下不被損壞。CS8316C提供了纖小的的TSSOP24-PP封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
描述
內置BOOST模塊R類結構,集成AB類D類兩種模式
輸出功率
PO at 10% THD+N, VIN = 7.4V
RL = 4 Ω+22uH 21W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 7.4V
RL = 3 Ω+22uH 25W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：5V到9V
自適應升壓功能
內置4種防破音模式
內置POWER-LIMIT(功率限制功能)
無需濾波的Class-D結構
最高82%的效率
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (200ms)
靜態電流 (10mA)
低關斷電流 (50µA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝

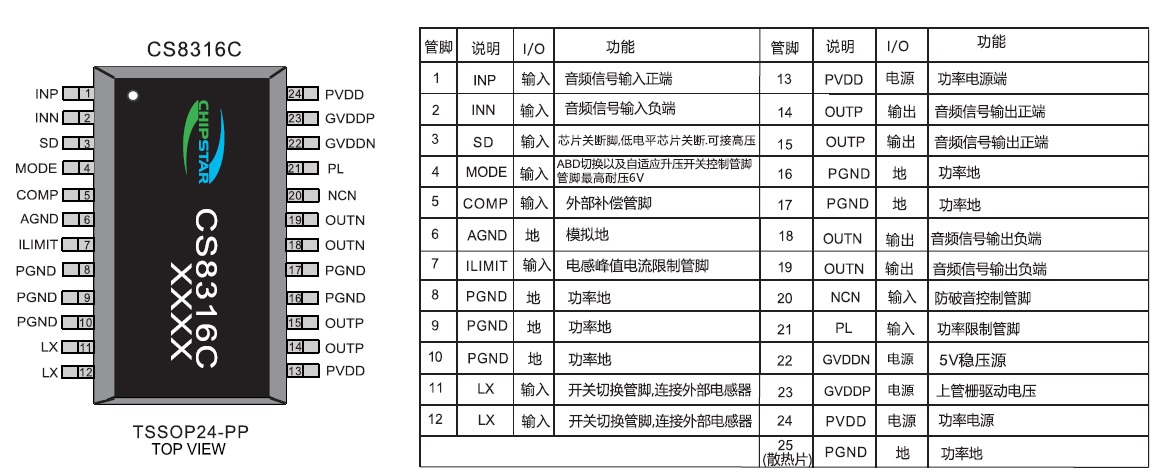

引腳排列及定義

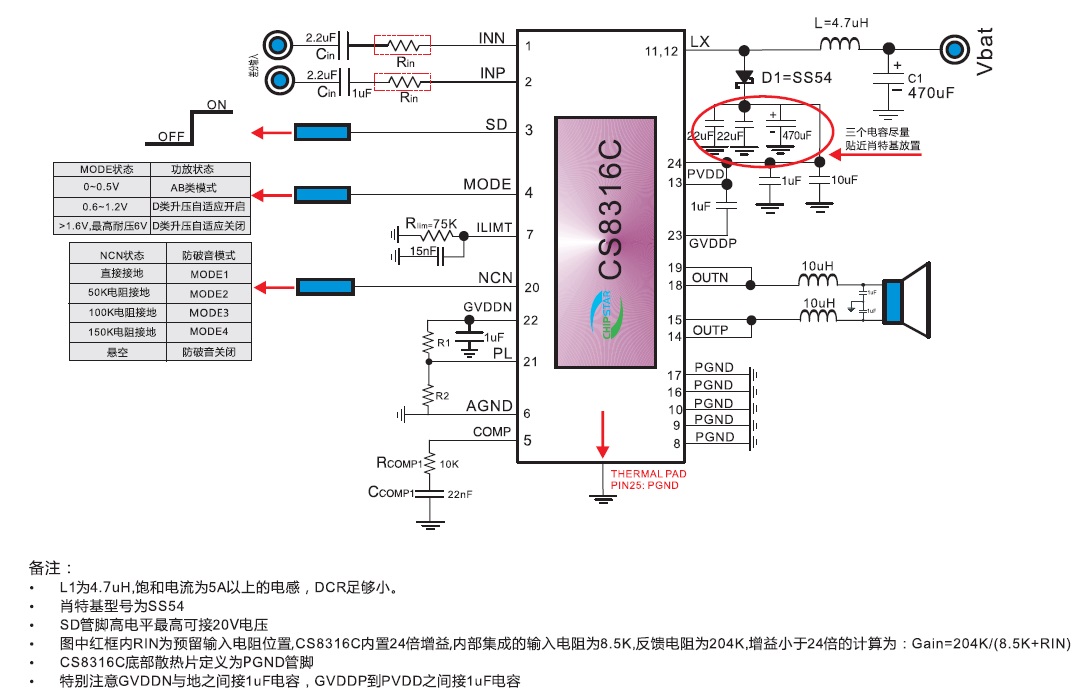

典型應用圖
|
|
| |
|
|
| |
| |
|
