可在在較大的中控屏幕上實現多種手勢識別功能

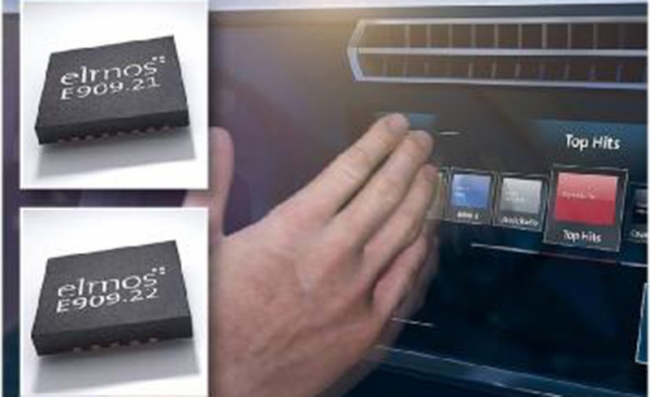

德國elmos公司日前宣布推出IC E909.21（控制器）和E909.22（調節器），用于汽車應用中的光學接近和手勢識別解決方案。該控制器和調節器的設計適用于汽車大屏幕中控顯示器，兩者的組合為用戶提供了完美協調的解決方案，可與圖形用戶界面（GUI）進行精確人機互動。
這兩款產品可以檢測到如接近、滑動、空氣滑動™(手勢揮動)、放大等動作。對基于簡單的主動式紅外光電技術的物體識別和運動分析進行實時處理。在汽車應用中Elmos是手勢識別的先驅?zhuān)瑫r(shí)在該應用中Elmos處于世界第一的位置。原因之一是該產品在市場上具有最佳的抵抗外部環境光能力和自動系統校準功能。此外，為了簡化系統和傳感器設計，兩款產品還集成了許多重要功能，這使得它是適用于即插即用的解決方案。E909.21已在知名OEM汽車制造商的各種車型系列中使用。
這兩款I(lǐng)C基于HALIOS®原理進行設計，其獨特的操作是基于真正的光學補償，這使得信號接收器側的寄生物理效應幾乎完全被抵消，并且提供遠遠超出獨立器件能力的環境光效果和非常好的溫度穩定性。
E909.21或E909.22模塊具有2個接收器通道，4個LED發射通道，以及一個特殊的HALIOS®補償路徑。該ICs為每個發射通道集成了100mA電流驅動。為消除與其他光學系統的干擾，用戶能夠將HALIOS®開關頻率設置為1MHz。集成的16位Harvard架構CPU可以運行在4，8，12或24MHz的可變時鐘周期。此外，該ICs還集成了32kB閃存，4kB SRAM和8kB SysROM。允許的溫度范圍為-40°C至+ 85°C。E909.21的封裝為QFN32L5，E909.22的封裝為QFN20L4。
根據要求，該器件還提供集成的引導加載程序，允許通過兩個串行接口（I²C/ SPI）中的一個對器件進行編程。 此外，在生成初始化和校準例程時，固件演示代碼也支持開發套件。 許多應用筆記和手勢庫完善了開發環境。 |
