A4950 全橋式DMOS PWM電動機驅動器

文章來源：永阜康科技更新時間：2018/8/3 11:34:00

在線咨詢：

張代明 3003290139

李湘寧 2850985550

13713728695

產品概述

通過脈寬調制 (PWM) 控制直流電動機，A4950 能夠提供 ±3.5 安培的峰值輸出電流，工作電壓為 40 伏特。

該產品可提供輸入端子，通過外部施加的 PWM 控制信號控制直流電動機的速度與方向。采用內部同步整流控制電路降低脈寬調制 (PWM) 操作時的功率消耗。

內部電路保護包括過電流保護、電動機引腳接地短路或電源短路、帶時延的過熱關機、V_BB 欠壓監視以及交叉電流保護。

A4950 采用帶有外露散熱板的 8 引腳 SOICN 小型封裝（后綴 LJ）。該封裝為無鉛封裝，且引腳框采用 100% 霧錫電鍍。

特色及優點

低 R_{DS(開)} 輸出

過電流保護 (OCP)

低功耗待機模式

可調 PWM 電流限制

同步整流

內部欠壓鎖定 (UVLO)

交叉電流保護

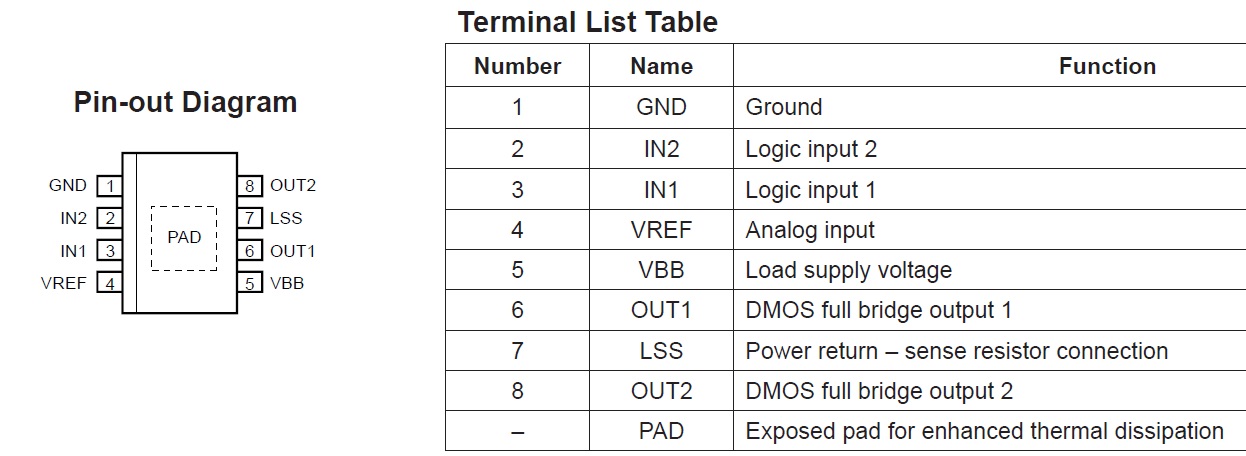

管腳定義

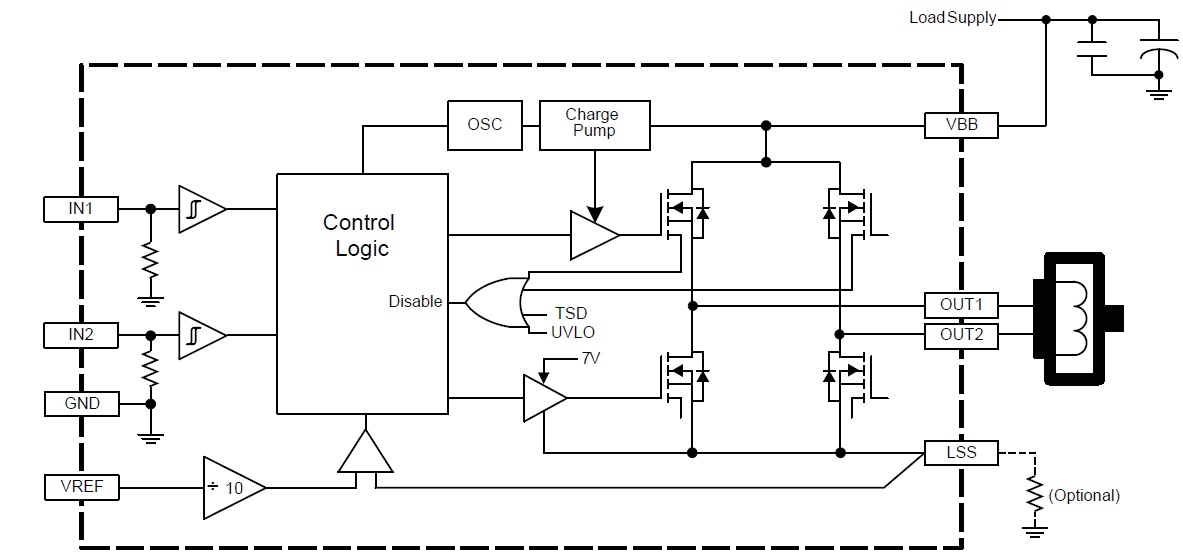

應用原理圖

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
IU9028	CS9022E是為多節電池供電系統而設計的單通道低導通電阻直流電機驅動集成電路，工作電壓范圍5-16V；持續電流6A，峰值12A	DRV8870/A4950	ESOP-8	5V-16V	工作電壓5.0V-16V，單通道6A持續電流H橋驅動芯片
