概要

IU9028E是為多節電池供電系統而設計的單通道低導通電阻直流電機驅動集成電路。集成了電機正傳/反轉/停止/剎車功能。IU5098E內置過流和輸出短路保護功能，當通過MOS電流超過限定值時，內部電路關斷MOS功率管，切斷負載電流。當電流下降到設定值會(huì )自動回復，開啟MOS功率管。IU9028E內置溫度保護功能，當芯片溫度超過內部溫度保護電路設置的最高溫度點后，內部電路關斷內置的功率開關管，切斷負載電流。

IU9028E具有一個PWM（IN1/IN2）輸入接口，支持與行業標準器件兼容。

采用ESOP-8L封裝。

描述

工作電壓范圍：5.0V-16V

持續電流6A，峰值12A

低導通電阻：70mΩ（HS+LS）

支持PWM控制

集成電源欠壓保護

集成過流保護

集成短路保護

集成過溫保護

低待機電路（<1.5mA）

低關斷電流（<2.0μA）

應用

全自動智能鎖、大扭矩電動玩具、按摩儀、家電產品。

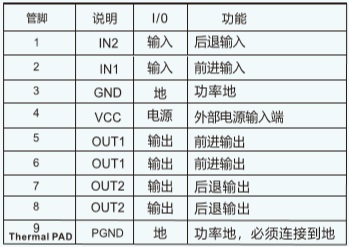

引腳排列以及定義

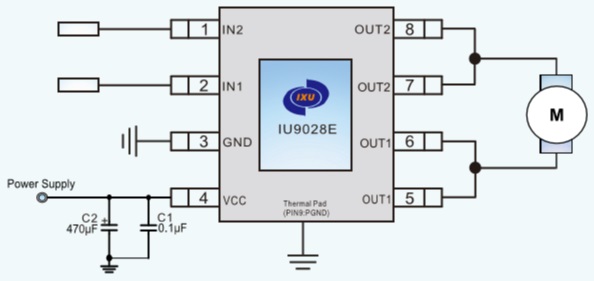

典型應用圖
