| MP3429 可用于快充移動電源內置21A MOS升壓方案 |
|
|
| 文章來源：永阜康科技 更新時間：2018/9/10 13:07:00 |
在線咨詢： |
| |
MPS（美國芯源半導體）此前推出的MP3428快充升壓方案后，開創(chuàng )了DC-DC升壓新方向，獲得市場認可；但在客戶不斷追求設備小型化的趨勢下，內置MOS成為市場趨勢，在收集市場客戶需求后，MPS最新推出了MP3429，這是一顆高度集成，寬輸入電壓，600KHz固定工作頻率的升壓芯片。它最低輸入電壓低至2.7V。得益于內置低導阻功率MOSFET，在單節鋰電池供電時，輸出功率可以達到30W�？赏ㄟ^(guò)模式引腳選擇低負載時PSM/FCCM/USM工作狀態。低側MOSFET具有逐周期電流限制避免電流失控，并且高側MOSFET不再需要外接肖特基二極管。

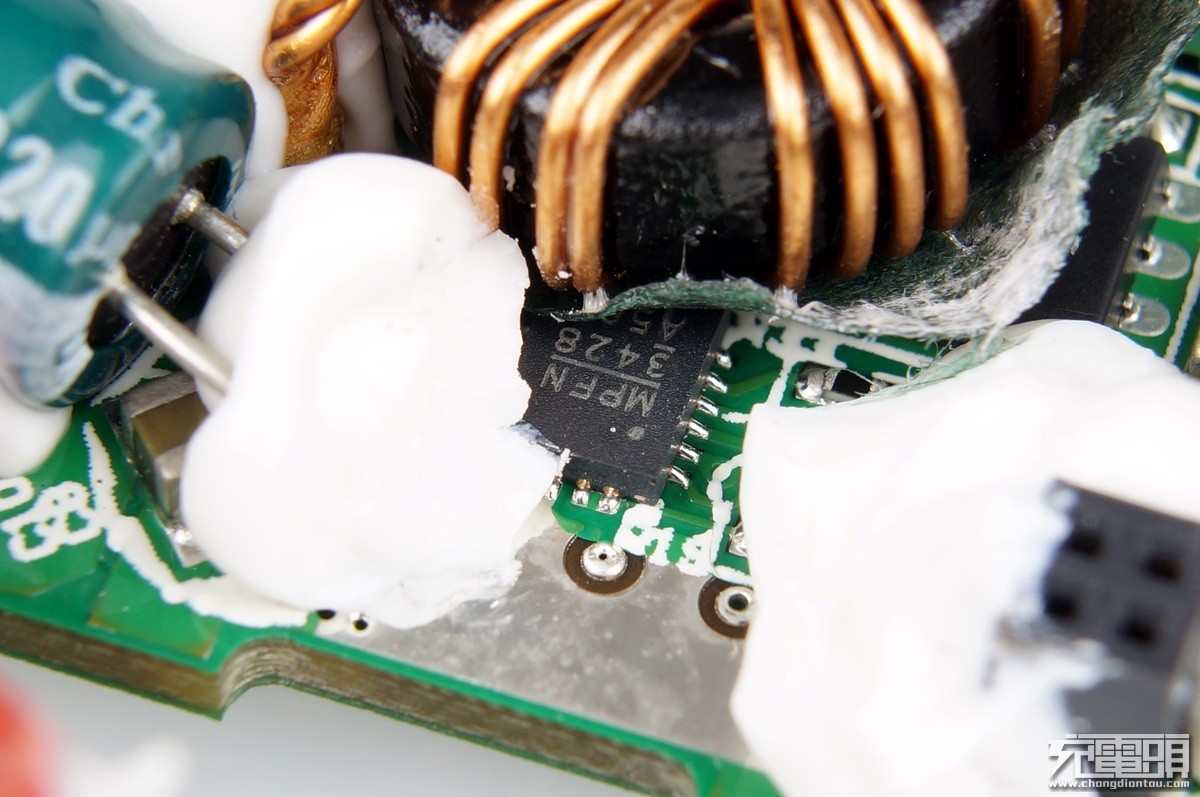

MPS的上一代產品MP3428

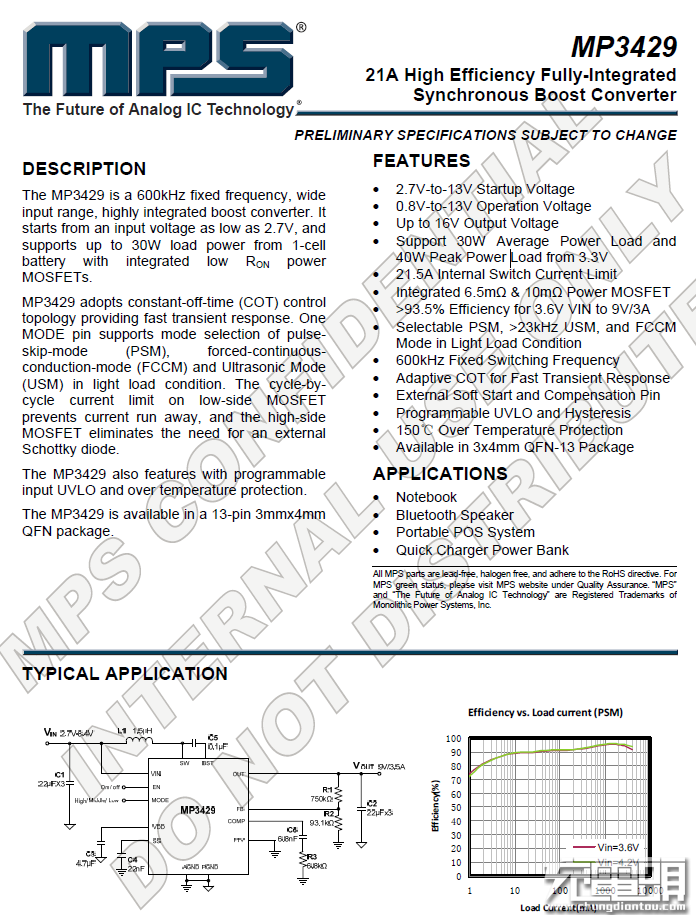

MPS MP3429具有可編程輸入低壓保護以及過熱保護。MP3429內置6.5mΩ低側/10mΩ高側MOSFET、在3.3V輸入電壓時，支持平均30W輸出功率，峰值輸出功率40W。2.7V-13V輸入電壓，在VDD外接供電時，輸入電壓可低至0.8V。在3.6V輸入9V3A輸出時的效率高于93.5%，3.6V輸入9V2A輸出時效率高于95%，4.2V輸入9V3A輸出時效率高于95%。輸出最高可達16V，可編程的低壓保護以及過熱保護。
MPS MP3429提供13腳3*4MM QFN封裝。MP3429可應用于筆記本，藍牙揚聲器，移動POS機，快充移動電源。MP3429相比上一代MP3428，提升了輸入電壓范圍和輸入電流，同時內建更低阻抗的MOSFET，提供更大的輸出功率。
目前市面上與MPS MP3429競爭IC有TI TPS61088、uPI uP6018、矽力杰SY7215等升壓芯片，MPS MP3429的發布將為工程師開發快充移動電源選型上增添了一個新選擇。 |
| |
|
|
|
|
|
| |
| |
| |
 |
