| 電感是怎樣工作的？ |
|
|
| 文章來源：永阜康科技 更新時間：2018/12/11 13:35:00 |
在線咨詢： |
| |

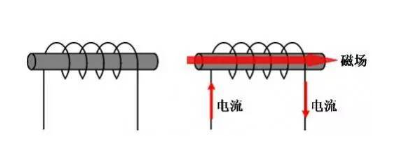

| 電感是一種能將電能通過磁通量的形式儲存起來的被動電子元件。通常為導線卷繞的樣子，當有電流通過時，會(huì )從電流流過方向的右邊產生磁場。
- 電能以磁能的形式存儲
- 使直流電通過而交流電無法通過
利用電感的這種特性可應用于各種用途，金籟科技一體成型電感就被廣泛應用于通訊、消費類電子、計算機、LED照明、安防、智能電網、醫療設備以及汽車電子等領域。

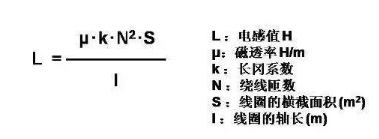

電感值的計算公式如下所示。卷數越多，磁場越強。同時，橫截面積變大，或改變磁芯都能夠使磁場增強。

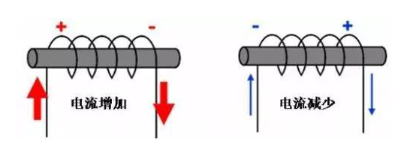

那么就來看看交流電流通過金籟科技一體成型電感會(huì )發生什么變化吧。交流電是指隨時間推移電流大小和方向會(huì )發生周期性變化的電流。當交流電通過電感時，電流產生的磁場將其他的繞線切隔，因而產生反向電壓，從而阻礙電流變化。特別是當電流突然增加時，和電流相反方向的，即電流減少方向的電動勢會(huì )產生，來阻礙電流的增加。反之當電流減少時，則向電流增加的方向產生。

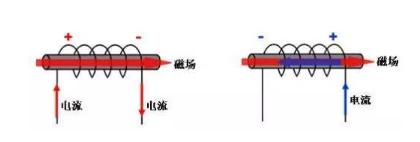

若電流的方向逆轉，反向電壓也同樣會(huì )產生。在電流被反向電壓阻礙之前，電流的流向會(huì )發生逆轉，因而電流就無法流過。
另一方面，直流電由于電流不會(huì )發生變化，就不會(huì )發生反向電壓，也沒有發生短路的危險。也就是說，電感器是可以讓直流電通過，而通不過交流電的元器件。 |
| |
|
|
|
|
|
| |
| |
| |
 |
