今天，使用智能設備的數字音頻串流是最受歡迎的消費形式之一，因為它讓我們隨時隨地甚至在公共汽車或火車上都能聽到我們最喜歡的音樂(lè )。借助于一組耳機，我們可以逃離任何擁擠的公共空間到私密空間。
隨著我們已依賴我們的音頻內容，以從每日工作中放松，制造商開始逐步淘汰簡陋的3.5mm插孔，這是耳機的主要接口�？梢岳斫�，因為插孔的外形實際上已經成為進一步減小智能手機厚度的限制因素。
不完全放棄有線連接，而支持藍牙連接的耳機和揚聲器，目的是使用單一的、更小的端口來滿足我們所有的電力和數據需求。 USB-CTM（Type-CTM）連接器應運而生。
這并不一定意味著我們需要用有一個USB-CTM連接器的新裝置更換我們最喜歡的耳機，至少不是在一夜之間。適配器將提供一個接口在舊的3.5mm插頭和新的Type-CTM連接器之間，但這并不保證每個Type-CTM接口將支持模擬音頻。外部適配器將提供新舊連接器之間的兼容性，而FSA4480 USB-CTM模擬音頻開關將提供所需的內部接口，以確保Type-CTM連接器能夠輸出模擬音頻。
FSA4480的眾多優點之一是它能自動檢測插入的3.5mm插頭的類型。仔細看您的耳機引線的末端，你可能會(huì )注意到插頭周?chē)袃蓚�(gè)或三個絕緣帶，把插頭分成三到四個電隔離部分。帶有四個部分的耳機通常表示耳機含一個麥克風。含一個麥克風的耳機符合兩個標準之一，OMTP或AHJ。有什么不同嗎？接地和麥克風連接都是鏡像的。FSA 4480能夠檢測和切換接地和麥克風信號到3.5mm插頭上的正確頻帶。事實上，該器件集成了模擬開關來處理Type-CTM連接器的一系列數據信號，包括USB數據、邊帶信號、麥克風信號、接地檢測和高保真音頻。

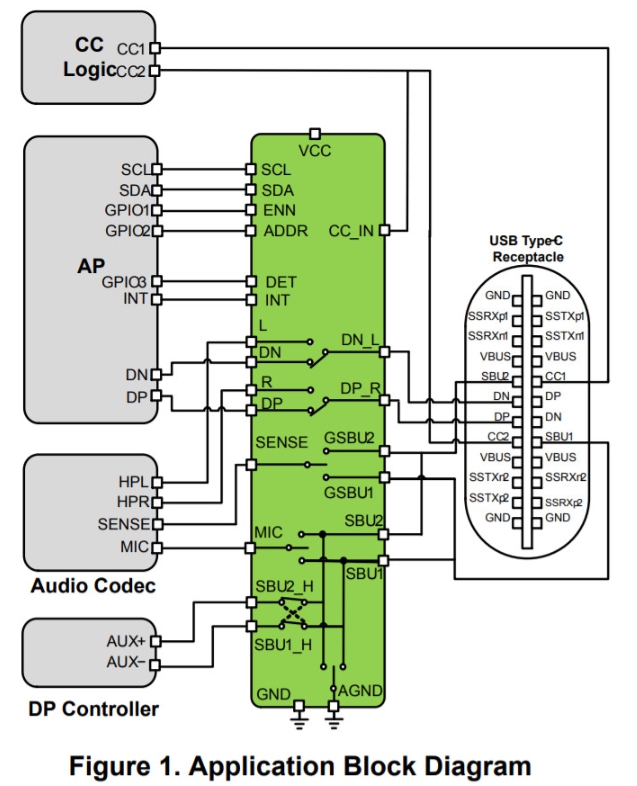

圖1. 應用框圖
FSA4480通過I2C接口使用寄存器控制和訪問，可檢測引腳之間的過電壓和短路并作出響應。例如，如果端口接觸到水或其他形式的污染物，它可以保護主機。此外，可以自定義啟用和禁用計時。這支持順暢的音頻轉換，消除爆破聲和喀噠聲。
古老的3.5mm插孔可能正在被我們的生活淘汰，但任何時候音頻都不會(huì )被丟棄。確保我們的設備能夠支持音頻接口，因為我們向Type-C模式過渡對制造商和消費者都很重要。FSA4480確保我們可在需要時繼續將世界屏蔽，無論我們選擇何種頭盔。 |
