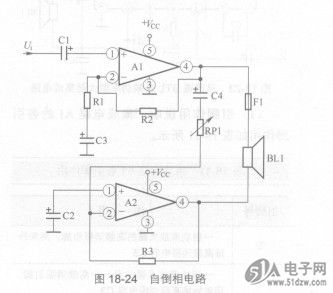

電路中，集成電路Al和A2分別構成BTL功率放大器的兩組放大電路，輸入信號U經C1耦合，從Al的信號輸入引腳①腳送入Al中放大，Al信號輸出引腳⑧腳輸出信號的一部分經C4耦合和可變電阻器RP1從A2的反相輸入引腳②腳送入A2的內電路中進行放大，從其    ④腳輸出。Al和A2的④腳是這一放大器的兩個信號輸出引腳。
    電路中Al的信號輸出引腳④腳與Al的信號輸入引腳①腳信號相位相同，A2的反相信號輸入引腳②腳與A2的信號輸出引腳④腳信號相位相反，這樣Al的信號輸出引腳④腳和A2的信號輸出引腳④腳信號相位相反。
    調整可變電阻器RP1的阻值大小，可以改變送入集成電路A2的反相信號輸入引腳②腳的信號大小。通過調整可變電阻器RP1的阻值，使輸入集成電路A2的反相信號輸入引腳（勤跚拘信號與輸入Al信號輸入引腳①腳的信號大小相等。
