當前位置：首頁->產品展示->功放IC->CS8673(具備擴頻功能、低空載電流、免電感、2X40W立體聲、80W單聲道D類音頻功放IC） |
|
|
| 產品名稱： |
CS8673(具備擴頻功能、低空載電流、免電感、2X40W立體聲、80W單聲道D類音頻功放IC） |
| 封裝形式： |
ESOP-16 |
| 兼容型號： |
|
| 產品功能： |
2X42W/24V/8Ω或82W/24V/4Ω |
產品規格書下載： CS8673.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
CS8673E是-款2x40W立體聲 ;在單聲道使用的情況下;最高可輸出80W高效D類音頻功率放大電路。先進的EMIfD制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC求。CS8673E音頻功率放大器是為需 輸出高質量音頻功率的系統設計的，采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8673E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8673E可以驅動低至4Ω負載的揚聲器 ,最高可提供80W的連續功率;CS8673E具有高達92%的效率，使得在播放音樂(lè )的時候不需額外的散熱器。
CS8673E提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶P省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率@單通道
PO at 10% THD+N, VDD = 18V@RL = 4 Ω 43W
PO at 10% THD+N, VDD = 21V@RL = 4 Ω 60W
PO at 10% THD+N, VDD = 24V@RL = 4Ω 80W
● 輸出功率@立體聲
PO at 10% THD+N, VDD = 15V@RL = 4 Ω
PO at 10% THD+N, VDD = 21V@RL = 8 Ω
PO at 10% THD+N, VDD = 24V@RL = 8Ω
● 較大的電源電壓范圍5V~28V
● 固定24倍增益，集成15K輸入電阻，360K的反饋電阻
● 擴頻功能
● 音頻系統帶濾波網絡(luò )，待機電流小于20mA
● 免濾波功能
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護
● 良好的失真和防噗聲功能
● 差分輸入
應用
LCD TV 家庭音響系統

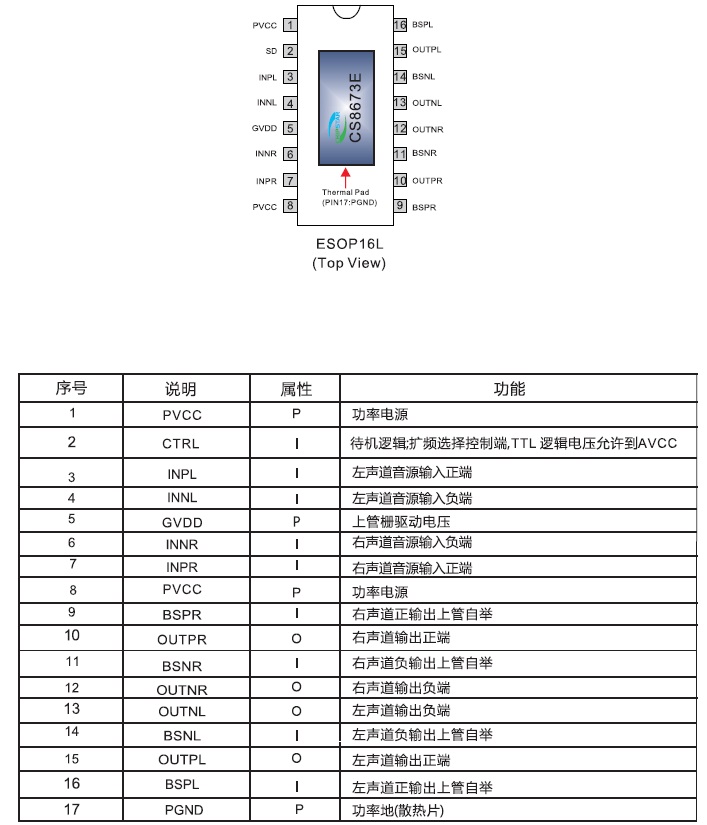

管腳排列

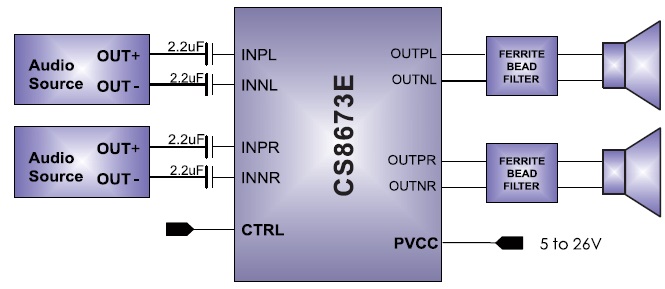

典型應用圖
單端輸入立體聲輸出典型應用圖

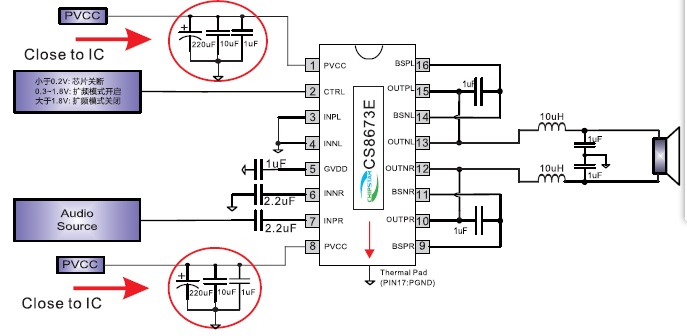

單端輸入PBTL單聲道輸出典型應用圖 |
|
| |
|
|
| |
| |
|
