| 為了讓IoT里不可缺少的傳感器器件更加省電，新日本無線特別推出了軌到軌輸入輸出運算放大器NJU77552。此運算放大器有1.7MHz帶寬、1回路50μA的超低消耗電流、高EMI抑制性能等特點，并且已經進入量產階段。
【開發背景】
近年，隨著IoT的普及，連接各類傳感器的需求逐漸增多。大多數IoT設備都需要電池供電和長時間持續通電工作，省電的需求是必不可少的，因此所使用的傳感器和電子器件就需要低功耗性能。作為增幅傳感器信號用途的運算放大器同樣也少不了要求低功耗性能。但是，通常運算放大器滿足了低功耗，其可用的頻率帶寬就會(huì )變得狹窄。
為了解決這個問題，開發滿足IoT時代的最佳運算放大器，新日本無線全面運用了擅長的模擬電路技術，重新設計了運算放大器的內部回路，開發出了IoT時代所要求的寬帶、低功耗運算放大器。此運算放大器已經進入量產階段。
作為系列產品NJU7755X分別開發有單路、雙路、四路運算放大器。
【產品特點】
1. 擁有1.7MHz寬帶的同時，實現了1回路消耗電流僅有50μA的超低功耗
盡管可用頻率帶寬比以往產品提高了大約40%，達到了1.7MHz，但是工作電流也減少了大約80%，實現了1回路僅有50μA的低功耗。
該運算放大器支持IoT等傳感器器件實現高性能化和省電節能化。
2. 提高EMI抑制性能
為了提高無線連接不斷發展的IoT及傳感器模塊等設備通信信息的可靠性，該運算放大器大大提高了抑制無線移動通信設備、便攜設備等產生的RF噪聲性能。
3. 內置有過大輸入保護功能
超過電源電壓的輸入電壓上限達7V都不用另配保護元件，有利于節省電路板空間。
4. 實現了最低工作溫度達-55℃的挑戰
即使在寒冷地區、試驗裝置、冷凍室等極度苛刻的零下溫度環境中，也可放心使用，因此應用范圍很廣。

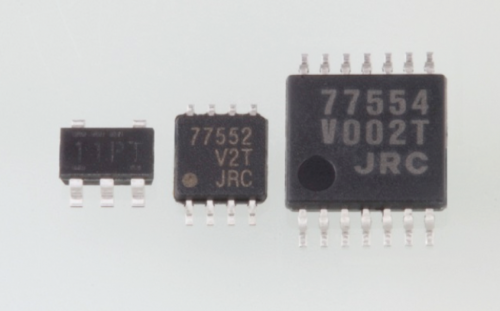

從左側依次是 單路 NJU77550，雙路 NJU77552，四路 NJU77554
【產品性能】
●高效率 (兼有低工作電流和寬帶)
- GBW 1.7MHz
- 消耗電流 50μA/ch
●高EMI抑制性能
●軌到軌輸入輸出
●過大輸入保護功能
●工作電壓范圍 1.8V to 5.5V
●工作溫度范圍 -55℃ to 125℃
應用】
●電池供電設備：音響、醫療保健、安全防護
●氣體/煙霧傳感器
●智能電表
●傳感器接口
●AD/DA轉換器緩沖器
●光電二極管放大器
【生產計劃】
●NJU77550/1(單路): 2018年5月開始提供樣片
●NJU77552(雙路): 已經量產
●NJU77554(四路): 已經量產

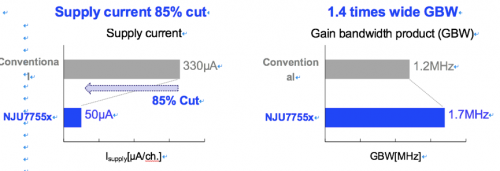

高效率

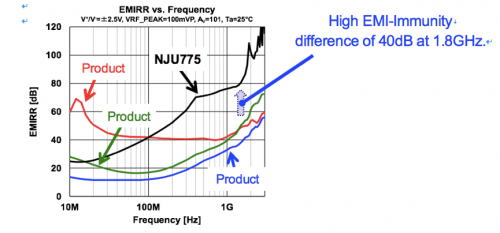

高EMI抑制特性
|
