當前位置：首頁->產品展示->功放IC->CS4420(帶關斷功能130mW差分輸入無輸出電容立體聲G類耳機放大器IC)
產品名稱： CS4420(帶關斷功能130mW差分輸入無輸出電容立體聲G類耳機放大器IC)
封裝形式： TSSOP-16
兼容型號：
產品功能： 2X130mW/3.6V/16Ω
產品規格書下載： CS4420.pdf
在線客服：
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695
申請樣品：  申請樣品

    詳細介紹
概述
CS4420 立體聲耳機驅動器是針對那些電路板空間很有限的便攜設備而設計的。CS4420 采用直驅模式結構，在單電源供電下能產生以地為參考的輸出，從而省去了大容量隔直電容，節省了成本、電路板空間，并降低了元件高度。

CS4420 每個通道可向16Ω負載輸出130mW，THD+N僅為0.006%。217Hz時具有86db的高電源抑制比（PSRR)，允許該器件工作在嘈雜的數字電源，無需額外的線性穩壓器件。精巧的咔嗒聲抑制電路消除了啟動與關斷過程中的可聞噪聲。精巧的咔嗒/噼噗聲抑制電路消除了啟動與關斷時的咔嗒聲和噼噗聲。獨立的左/右低功率關斷控制可以在混合模式、單聲/立體聲應用中盡可能地節省能源。

CS4420 工作在1.8V至5.5V單電源下，僅消耗5mA電源電流，具有短路保護與熱過載保護，額定溫度范圍是-40°C至+85°C。CS4420 采用16引腳TSSOP封裝，。

關鍵特性

  • 無需大尺寸輸出隔直電容
  • 以地為參考輸出
  • 避免了輸出電容造成的低頻響應損失
  • 每個通道輸出130mW給16Ω負載
  • THD+N僅0.006%
  • 差分輸入
  • 高PSRR (217Hz時86dB)
  • 集成咔嗒/噼噗抑制電路
  • 工作在1.8V至5.5V單電源下
  • 低靜態電流（5mA）
  • 獨立的左/右聲道低功率關斷控制
  • 短路保護與熱過載保護
  • 符合ROHS標準的無鉛封裝

應用/使用

  • 便攜式藍牙耳機
  • 頭戴式耳機

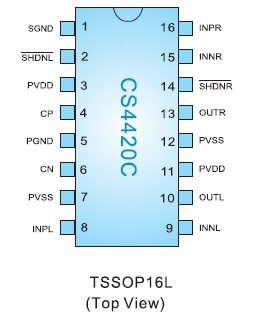

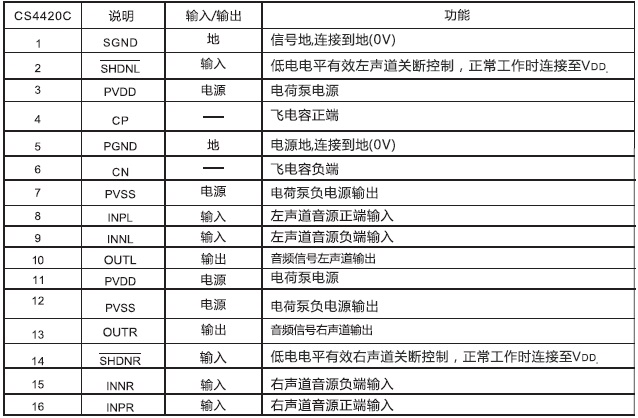

管教排列及定義

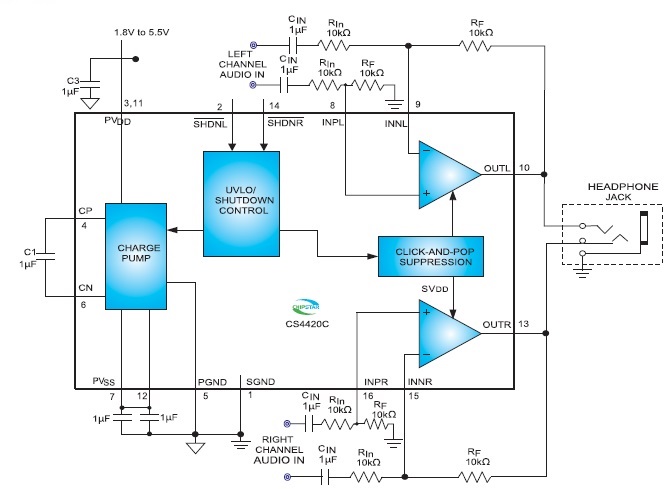

功能框圖

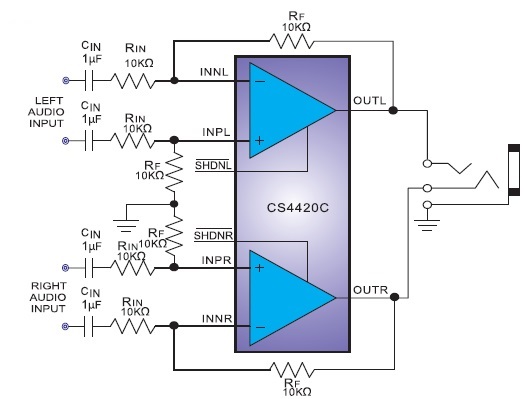

典型應用圖


    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
IU8202 PVDD=3.6V: PO=200mW/RL=16Ω; PO=180mW/RL=32Ω DFN-8(1.6*1.6) 2.5V-5.5V 差分輸入、支持大動態信號輸出、超低靜態功耗5μVRMS超低底噪, 400mW單聲道高性能音頻驅動芯片
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 帶任意限幅的高保真D類/AB類切換10W立體聲功放IC，適用于兩節鋰電池串聯8.4V供電的音頻產品
HT97230 2X125mW/5.0V/32Ω QFN-24 2.5V-5.5V 帶3D環繞音效、低音增強的免電容高保真G類耳機IC
HT97220 2X125mW/5.0V/32Ω QFN-16 2.5V-5.5V 免電容高保真差分輸入125mW立體聲G類耳機放大IC,管腳兼容MAX97220/MAX9722/LM4817/SGM4917 MAX97220/MAX9722/LM4917/SGM4917
HT4832 2X.0.033W/3.6V/32Ω QFN-16 2.3V- 5.5V 具有雜音抑制功能的25mW DirectPath™ 立體聲耳機放大器 PAM8908
CS4410 2X.130mW/3.6V/16Ω TSSOP-14 1.8V-5.5V 帶關斷功能130mW無輸出電容立體聲G類耳機放大器IC MAX4410
