引言
2018年以來，因為貿易戰的影響及智能音箱的普及，傳統的藍牙音箱出貨量有了相當程度的萎縮。但是音響從業者的創(chuàng )意是無窮的，將廣州花都已經普及的拉桿廣場舞音響稍作改良，拉桿改為背包，一個新的音箱品類又成為爆款了。背包音響主要是應用于戶外，體積重量的要求決定了供電是以單節鋰電池為主。深圳市永阜康科技有限公司現在力推嘉興禾潤電子的最新的內置升壓10W單聲道音頻功放IC-HT8691R，該芯片音質表現高音清脆、低音有力、人聲清晰、完美適用于背包音箱這個新的品類。
概述
HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。
HT8691R的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創(chuàng )造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。
HT8691R具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8691R內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8691R內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
防削頂失真功能(防破音, Anti-Clipping Function,ACF)
免濾波器數字調制，直接驅動揚聲器
輸出功率
9.0W (VBAT=3.7V, PVDD = 7.5V, RL=3Ω,
THD+N=10%)
11.0W (VBAT=3.7V, PVDD = 7.5V, RL=2Ω,
THD+N=10%
5.5W (VBAT=3.7V, PVDD = 6.5V, RL=4Ω,
THD+N=10%)
電源
-升壓輸入VBAT：2.5V至5.5V
-升壓輸出PVDD：VBAT至7.5V
BOOST輸出電壓可調
AB/D類可切換
保護功能:過流/過熱/欠壓異常保護功能
無鉛封裝， SOP8L-PP
應用
・藍牙音箱 ・便攜式音箱
・2.1聲道小音箱 ・擴音器
・iphone/ipod/ipod docking ・MP4, 導航儀
・平板電腦，筆記本電腦 ・智能手機
・小尺寸LCD電視/監視器 ・便攜式游戲機
管腳排列及定義
典型應用圖

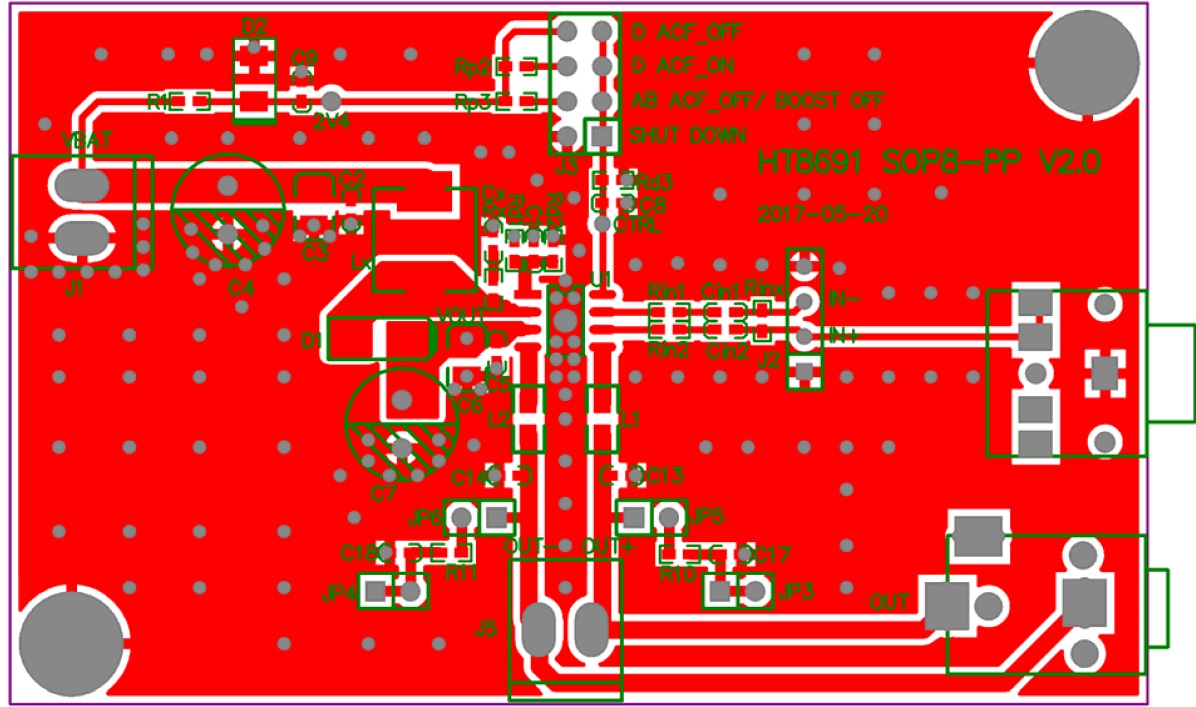

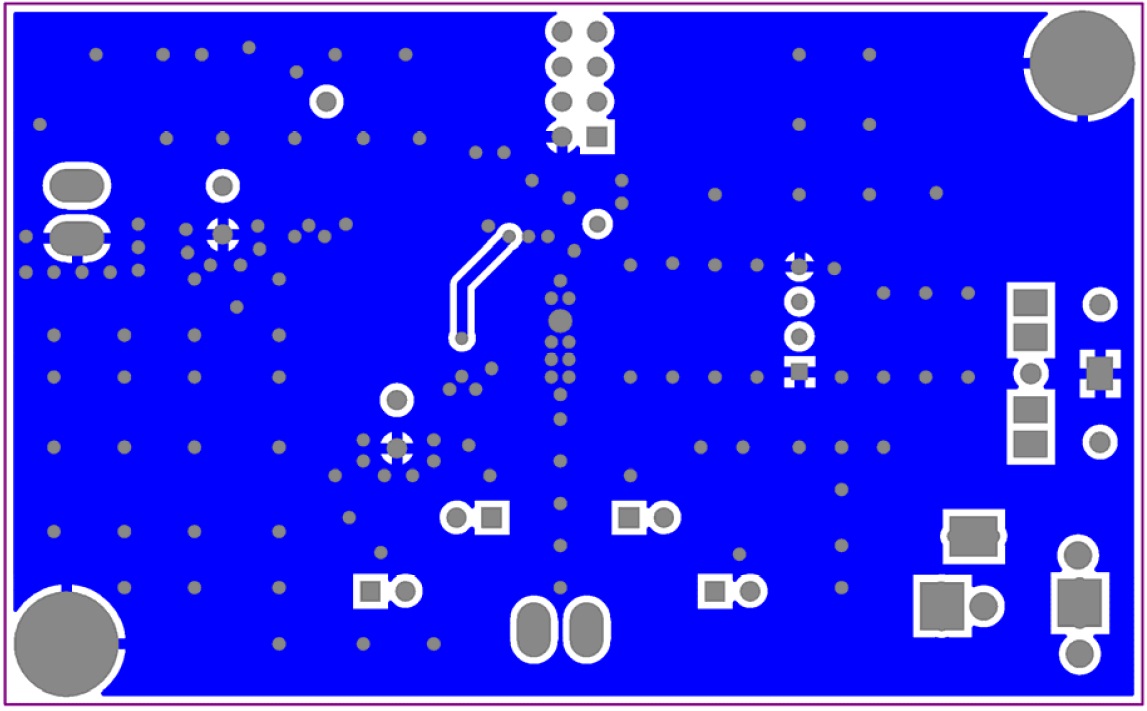

PCB Layout
