上文總結分析了目前電動汽車充電的場景，介紹了其連接方式與充電模式；這一次我們具體深入到場景之中，將充電的細節展開，尤其是涉及到BMS的控制導引電路部分。

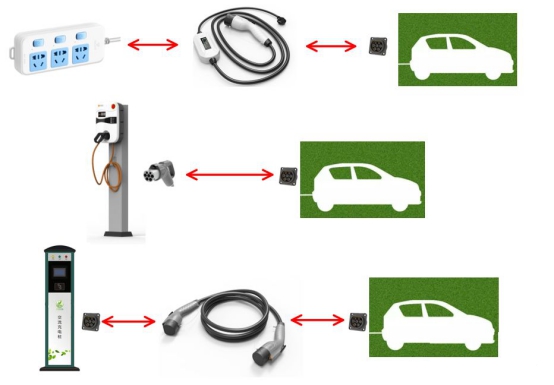

在交流充電中，具體會(huì )涉及到下面三種場景，這里只分析充電模式三、連接方式C這種場景（對應中間圖片），因為其他兩種場景與其類似。

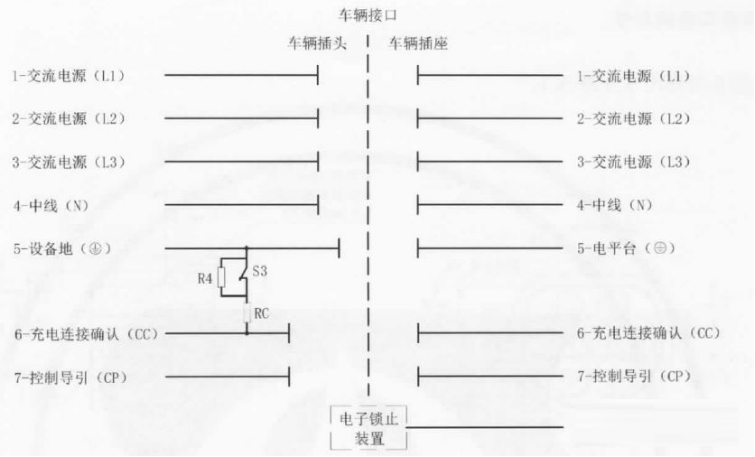

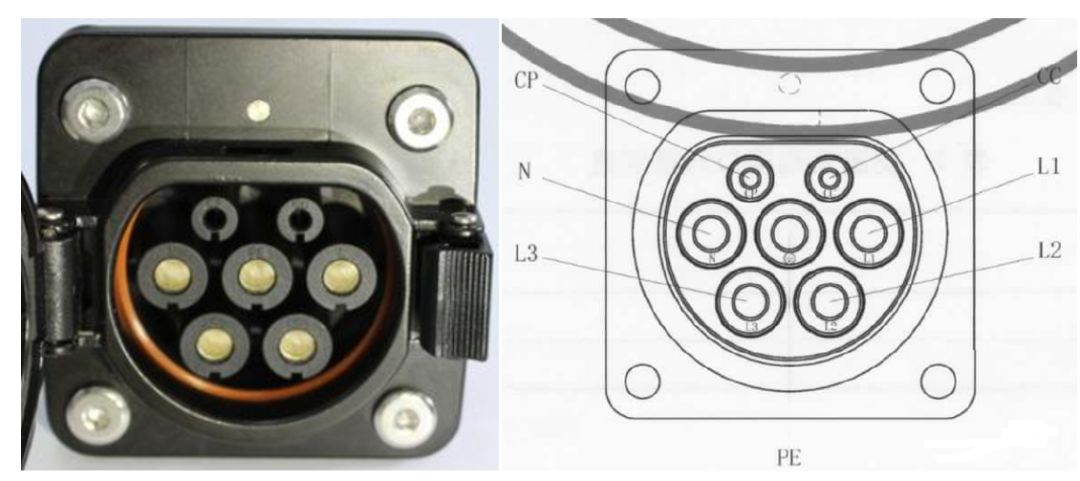

先看一下車輛插座處定義，如下圖所示，它共有7個引腳，其中CC為充電連接確認引腳，CP為充電導引引腳。插頭與插座在互插過程中，PE最先連接，確保有一個穩定的地平臺；CCCP最后連接，類似于高壓互鎖確認功能；拔出時，順序則相反。

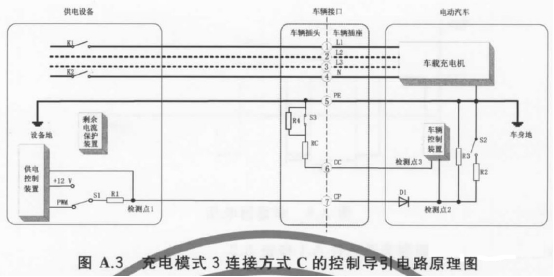

接著看一下供電設備、車輛接口、電動汽車三者之間連接后的電路，如下圖所示：在充電模式三連接方式C的場景下，只有充電插頭需要插入汽車的充電插座中，插入后，7個PIN針對應一一連接；這個車輛控制裝置、R2R3S2D1可以在BMS內，也可以在OBC內部，我們假設都在BMS內部，就需要我們自己設計這個檢測與控制電路。
CC是一個電阻信號，代表電纜是否已經連接完畢，以及電纜的容量；
CP是一個PWM信號，代表供電設備的容量；
S1處于供電設備處，用于確認車輛的連接狀態；它在12V與PWM兩個接口處選擇導通；
S3位于充電插頭處，與充電槍上的機械鎖聯動，默認是導通狀態，用于車輛確認插頭的連接狀態；當按下充電槍機械按鍵、準備插槍時，S3是斷開的，R4與RC成串聯狀態；插入后，松開按鍵，S3又變回導通狀態，將R4短路；
S2位于汽車內部控制器上，用于確認車輛是否充電準備就緒；當車輛滿足充電條件時，BMS將S2閉合；
R1R2R3R4RC用于控制導引電路，它們的阻值有明確定義，不能任意選��；
二極管D1也用于充電控制導引電路，有防反功能，要考慮它本身的導通壓降；
以上這些器件和信號的標稱值和意義在標準中有明確定義，就不贅述了；除此外，還存在檢測點1、2、3；其中檢測點1是由供電設備監控，其余由BMS監控。

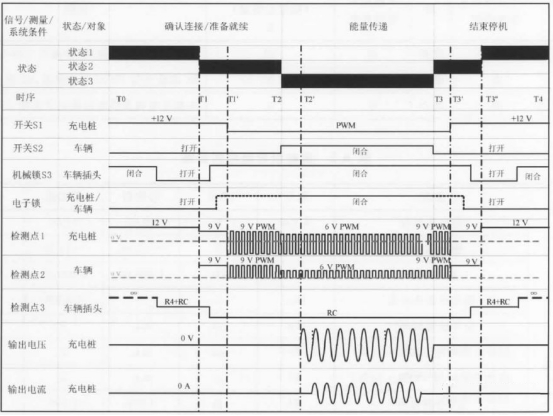

最后再看一下交流充電連接過程與充電時序圖：
這張圖很重要，形象地從時間上面把插槍?zhuān)潆姡螛屵@個過程梳理了一遍，中間涉及到各個要素的狀態改變，看起來有點亂，主要把握三個檢測點狀態的變化原因，抓主要矛盾，再去理解。
這里面其實隱藏了充電槍的電子鎖部分說明；充電槍上面有機械鎖和電子鎖，在插槍后，首先機械鎖先鎖住充電槍?zhuān)ň褪强ǹ�，注意但此時仍可以手動拔出的），再用電子鎖進行鎖止（再用手拔就不能拔出了），這個電子鎖的控制信號是除了充電接口的7個PIN針外額外的信號，可以由VCU或BMS等控制，也需要我們設計控制電路。
總結：
本文介紹了交流充電的展開內容，包括物理接口與電氣接口，把標準中的干貨基本撈了出來，不管如何，還需要各位回到標準中回讀理解。以上所有，僅供參考。 |
