簡介
VAS5118 是一顆多節串聯鋰電池組監控芯片，通過 I2C 通信接口與主控制器配合，形成電池管理系統(BMS)。它能對電池組中每節電池的電壓、電流、電池組溫度以及控制板自身溫度進行檢測，監控數據不斷的輪循掃描并更新于緩存器內，微處理器經通信接口取得 VAS5118 的監測數據后進行運算，可以監控每節電池的狀態，并反饋給 VAS5118 實現保護管理、安全充電、放電與均衡等功能。此外，VAS5118 可接收微處理器設置的硬件保護閾值與延時參數，來執行自身的硬件保護功能，當出現異常時可通過控制自帶的充電與放電驅動線路進行充放電路徑關閉的保護，以確保整個系統的可靠性。
VAS5118 集成了 12 位 ADC 轉換器，負責電池電壓、電流、電芯溫度、芯片溫度采集。芯片內置硬件對電池過壓欠壓、電流過充過放、短路、過溫保護形成微處理器軟件管理之外的保護。
VAS5118 集成電池均衡線路可以?xún)?yōu)化電池效能與壽命，邏輯控制部分集成 I2C 模塊�？芍С� 2-wires非隔離通信或者 3-wires 隔離通信，最高可支持四個監控器級聯使用，管理 28 節電池系統，此設計提供了極大的彈性，可兼容 3 至 28 節的電池應用

特性
 內部集成 ADC 檢測電池電壓、電池組電流、電
池組溫度以及芯片溫度
 硬件保護特性
 過壓(OV)
 欠壓(UV)
 充電過流(OCC)
 放電過流(OCD)
 放電短路(SCD)
 過高溫 (OT)
 過低溫(UT)
 適配器接入識別與負載檢測
 到主機微處理器的警報中斷
 電池均衡
 I2C 兼容接口

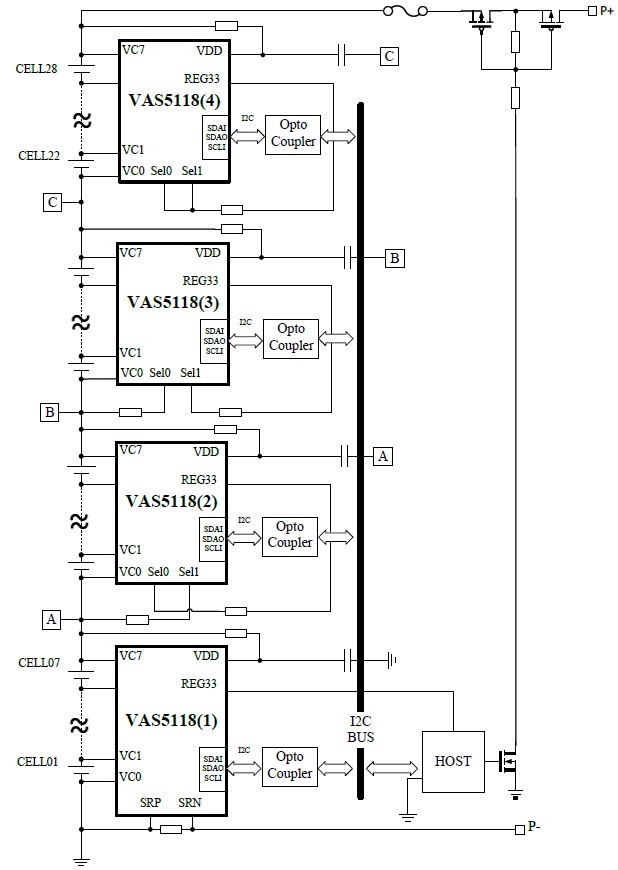

 級聯應用，最多 4 顆芯片
 靈活的電池節數連接，最高 28 節電池
 3.3V LDO 輸出
 5V LDO 輸出

應用
 電動車、平衡車
 掃地機器人
 電動工具
 不間斷電源系統（UPS）
 12V，18V，24V，36V，48V，72V 電池組

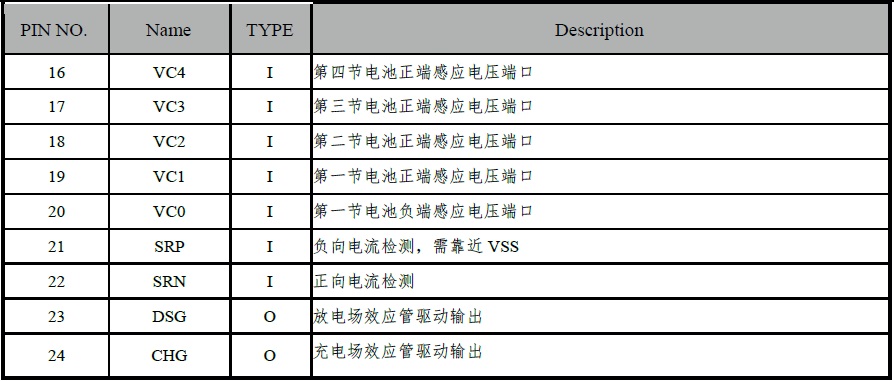

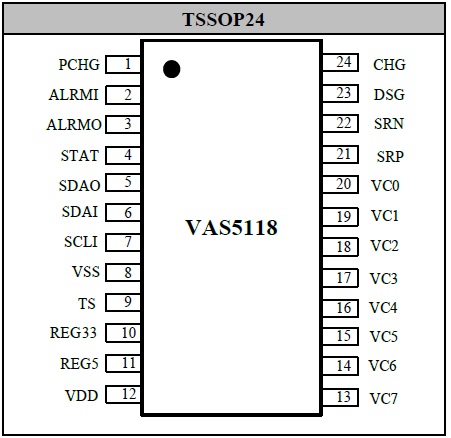

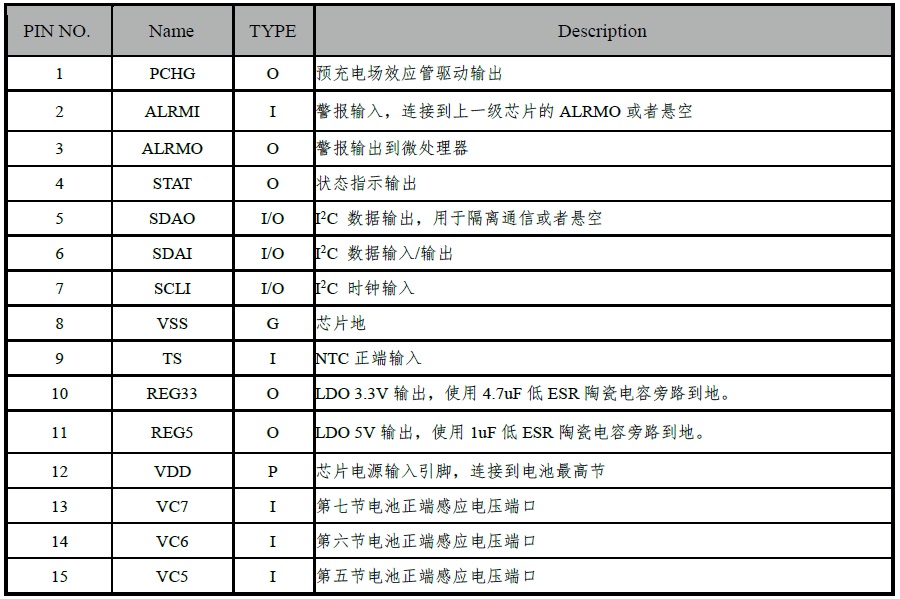

管腳定義

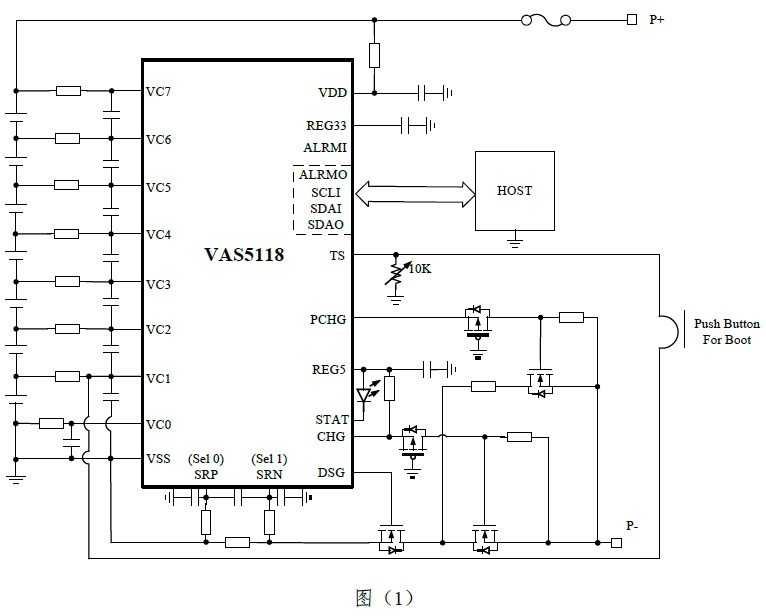

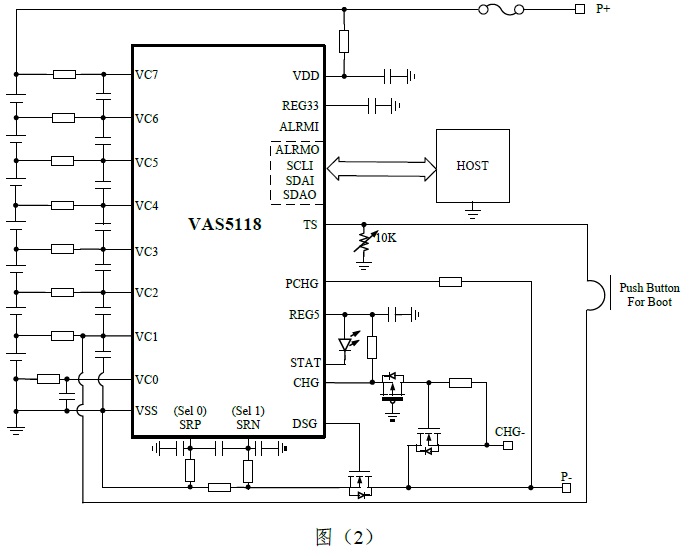

典型應用線路
