MAX40056提供0.3%精度、滿幅測量繞組電流，比競爭產品快4倍

Maxim Integrated Products, Inc (NASDAQ: MXIM)宣布推出MAX40056雙向電流檢測放大器，專有的脈寬調制(PWM)抑制技術幫助工程師提高電機效率、減小振動。這款高速、寬帶放大器將Maxim在高精度、高壓檢流領域的領先地位延伸到了電機控制應用。

電機控制系統要求高精度電流檢測和電機繞組的電流測量。常用方法是通過將橋接電路接地或電源參考端，測量繞組電流。直接測量繞組電流是一種更簡單、更高精度的測量，但由于PWM信號的高共模擺幅，實施上存在困難。當前方案由于PWM抑制性能較差，建立速度較慢，從而制約了這種方法的普及。

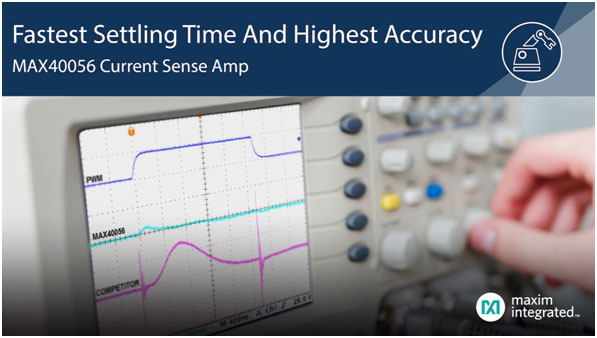

MAX40056可抑制500V/µs以上的PWM擺率，并在500ns內完成信號建立，實現精度高達0.3%的滿幅繞組電流測量。與競爭產品相比，專有的PWM抑制技術使得建立時間提升4倍，允許電機控制設計人員提高電機的驅動頻率或降低最小占空比，且不會(huì )降低測量精度。較高的PWM頻率有助于穩定電流、減小扭矩紋波，實現更高的電機工作效率。精確測量低占空比繞組電流有助于降低或基本消除電機低速運轉時的振動。MAX40056支持-0.1V至+65V寬共模電壓范圍，具有-5V至70V保護范圍，可確保電感反沖時不會(huì )損壞IC。IC憑借雙向檢測能力，為直流電機控制、基站、數據中心、電池組及其他要求在嘈雜環境下高精度測量電流的應用提供理想選擇。

主要優勢

• 快速建立時間：共模PWM信號高抑制專利技術，小于500ns的最快建立時間。
• 最高精度：高精度直接測量電機繞組電流，PWM頻率比競爭產品高4倍，或占空比低4倍。
• 提高性能：提高電機效率、減小振動。

評價

• “自動駕駛汽車等復雜、高靈敏度系統要求極高精度的檢測反饋，以支持高水平的功能性和安全性�！盇llied Market Research分析師RahulKumar表示：“業界對高精度電機控制方案的需求越來越高，尤其是預計自主汽車市場到2026年將增長至5566.7億美元�！�

• “MAX40056的高PWM抑制和快速建立優勢可獲得與電機繞組同步的電流測量，在敏感應用中實現最高精度和最佳控制�！盡axim Integrated核心產品事業部產品應用及定義總監Dimitry Goder表示：“其獨特的設計架構可充分發揮電機控制應用領域的高性能，推動未來市場的創(chuàng )新�！�
