背景
消費類電子市場存在著大量的7.4V和11.1V鋰電池供電應用情況，各種各樣的充電方式以及適配器標準的不統一，造成的消費者對這類鋰電池充電困擾和不方便。另外， 專用的適配器充電也造成了浪費，如果專用充電適配器遺失或者消費者一下難以找到，還會(huì )造成終端產品無法及時得到使用或者要另外購置專用充電適配器的困擾。由于 手機的普及，手機適配器的已經得到極大規模的使用。針對7.4V和11.1V鋰電池供電應用的終端產品，最好的方式是采用通用的手機適配器充電，這樣就可以完美的解決 上述應用的困擾，并且還可以節省終端產品適配器成本，不用造成材料的浪費，甚至可以節省終端產品外包裝費用。深圳市永阜康科技有限公司推出針對8.4V兩串和12.6V三串鋰電池的充電，推出了三種USB 5V充電方案，完美的解決了這類產品的充電困擾。
(1) CS5090E-----5V USB輸入,最大1.5A充電電流,帶NTC,7.4V鋰電升壓充電管理電路
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~6V,芯片耐壓18V，內部集成高壓晶體管
最大1.5A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
自動電量平衡功能,可為串聯電池分別充電
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護
ESD 4KV

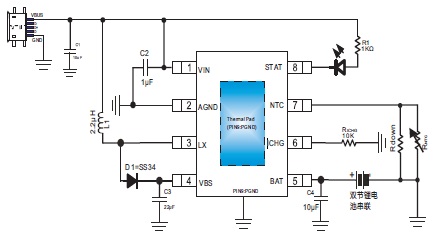

典型應用圖
(2) CS5086E-----5V USB輸入,最大1.5A充電電流,帶NTC及電量均衡功能,7.4V鋰電升壓充電管理電路
USB 5V輸入異步開關升壓充電
工作電壓3.5~6V,芯片耐壓18V，內部集成高壓晶體管
最大1.5A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
自動電量平衡功能,可為串聯電池分別充電
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護

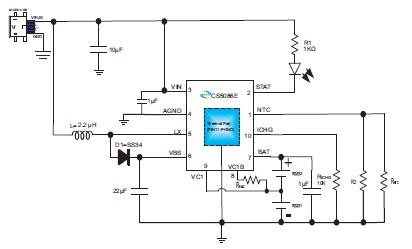

典型應用圖

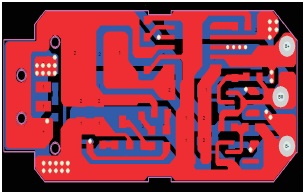

PCB截圖
(3) CS5095E-----5V USB輸入,最大1.2A充電電流,帶NTC,三節鋰電(11.1V)升壓充電管理電路
描述
USB 5V輸入異步開關升壓充電
工作電壓3.5~6V,芯片耐壓18V，內部集成高壓晶體管
最大1.2A充電電流,充電電流外部電阻可調
NTC功能
升壓充電效率90%
管腳外圍兼容CS5090E
自動調節輸入電流，匹配所有適配器
支持LED充電狀態指示
內置功率MOS
500KHz開關頻率，可支持2.2uH 電感
輸出過壓，短路保護
輸入欠壓，過壓保護
IC過溫保護

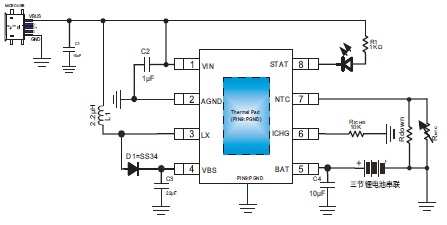

典型應用圖
CS5086E/CS5090E/CS5095E的特點
Ÿ產品內置MOS,外圍簡單,應用方便
Ÿ芯片內部集成高壓器件,實現產品高可靠性,可輕松扛住USB,TYPE-C口充電熱插拔導致的電壓反彈；
Ÿ充電電流大，芯片溫升低，充電效率高；
Ÿ外圍器件全部為貼片器件，沒有電解電容，使得終端產品線路設計不受器件高度的束縛，有利于終端產品設計的小型化；
Ÿ封裝采用相同尺寸的ESOP8以及ESOP10,兼顧封裝小型化的同時，還利于產前設計以及售后維護，在產品盡量兼容的情況下（CS5090E與CS5095E完全兼容），有利于方便終端產品的設計升級并且盡量減少前期設計輸出的時間；
Ÿ應用
升壓充電系列芯片從終端產品應用的角度來看，其使用場景可以分為兩類:

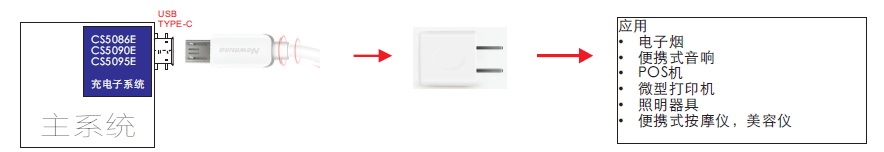

(1) 充電芯片作為系統設計的充電子系統模塊與系統的其他模塊共同工作,組成完整的終端電子產品的系統設計.

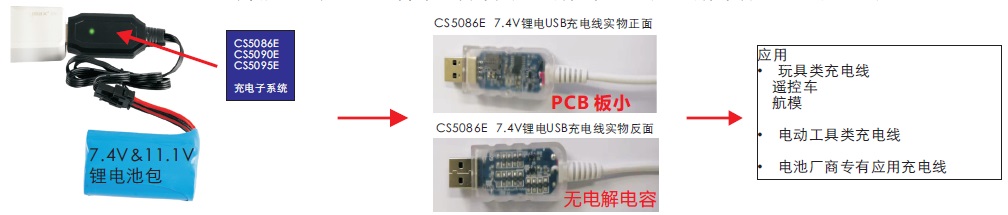

(2) 充電芯片作為獨立的充電子系統, 從主系統獨立出來, 單獨設計在充電線材中. 通過充電線材實現對鋰電池包的充電.
|
