中國上海，2019年12月25日——東芝電子元件及存儲裝置株式會(huì )社（“東芝”）今日宣布，推出兩款面向車載48V電氣系統應用的新型100V N溝道功率MOSFET。該系列包括具備低導通電阻的“XPH4R10ANB”-其漏極電流為70A，以及“XPH6R30ANB”-其漏極電流為45A。批量生產和出貨計劃于今天開始。

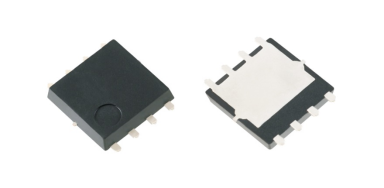

MOSFET產品圖
新產品是東芝首款[1]采用緊湊型SOP Advance（WF）封裝的車用100V N溝道功率MOSFET。封裝采用可焊錫側翼端子結構，安裝在電路板上時能夠進行自動目視檢查，從而有助于提高可靠性。新型MOSFET的低導通電阻有利于降低設備功耗；XPH4R10ANB擁有業界領先的[2]低導通電阻。
應用：
・汽車設備
電源裝置（DC-DC轉換器）和LED頭燈等（電機驅動、開關穩壓器和負載開關）
特性：
・東芝的首款[1]100V車用產品使用小型表面貼裝SOP Advance（WF）封裝
・通過AEC-Q101認證
・低導通電阻：
RDS(ON)=4.1mΩ（最大值）@VGS=10V（XPH4R10ANB）
RDS(ON)=6.3mΩ（最大值）@VGS=10V（XPH6R30ANB）
・采用可焊錫側翼端子結構的SOP Advance（WF）封裝
主要規格：
（除非另有說明，@Ta=25°C）
|
器件型號
|
XPH4R10ANB
|
XPH6R30ANB
|
|
極性
|
N溝道
|
|
絕對最大額定值
|
漏源極電壓
VDSS
（V）
|
100
|
|
漏極電流
（DC）
ID
（A）
|
70
|
45
|
|
漏極電流
（脈沖）
IDP
（A）
|
210
|
135
|
|
溝道溫度
Tch
（℃）
|
175
|
|
漏源極導通電阻
RDS(ON)最大值
（mΩ）
|
@VGS=6V
|
6.2
|
9.5
|
|
@VGS=10V
|
4.1
|
6.3
|
|
溝道至外殼熱阻
Zth(ch-c)
最大值
@Tc=25℃
（℃/W）
|
0.88
|
1.13
|
|
封裝
|
SOP Advance（WF）
|
|
產品系列
|
U-MOSVIII-H
|
U-MOSVIII-H
|
注釋?zhuān)?/font>
[1] 截至2019年12月25日
[2] 在同樣規格的產品中，截至2019年12月25日。東芝調查。 |
