產品概述
RM6101A為一款專用于100V三相馬達驅動的NMOS柵極驅動器IC。IC采用先進的BCD工藝，高側自舉供電端具有高達100V的耐壓能力，同時集成輸出能力高達1A/1.8A的6通道驅動器。集成低側和高側UVLO功能，保證驅動器能為NMOS提供正常的驅動電壓，防止由于錯誤的驅動電壓而導致功率管損壞或者系統異常。該IC集成了低靜態電流的5V LDO, 專為MCU或者馬達控制器供電。IC內部集成了自舉二極管，專為高側供電電容提供充電。集成LDO和自舉二極管節省了外部所用元器件并節省了系統成本。IC配備的使能控制端ENDRV為低電平時，IC消耗的靜態電流<30uA，但仍能維持MCU或者主控的供電。這一特性有利于延長在待機模式下的電池壽命，因此非常適合電池供電的應用場合。采用TSSOP-20/TSSOP-24封裝。

主要參數
 100V三相NMOS柵極驅動器
 低側和高側寬范圍工作電壓：6~18V
 集成自舉二極管
 驅動器輸出峰值電流能力：IO+/IO-=1A/1.8A
 內置死區時間(及短通抑制電路
 集成低靜態功耗5V LDO
 使能端ENDRV，低睡眠靜態功耗
 低電壓保護，過溫度保護
 兼容3.3V/5V CMOS/TTL邏輯電平
 優化驅動器di/dt，具有優秀EMI性能
 寬工作溫度范圍：-25~125℃

應用
 手持電動工具
 平衡車
 真空吸塵器
 其他電池供電馬達驅動

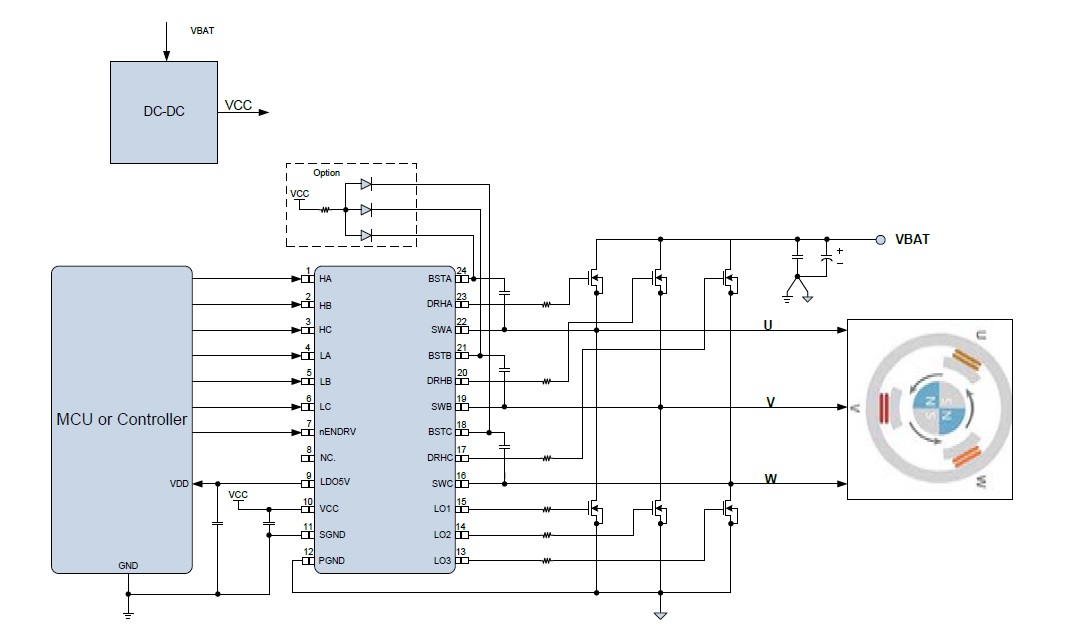

參考原理圖
