便攜式移動電子設備存在著大量的兩串或三串鋰電池供電應用情況，傳統的降壓型充電管理需要輸入電壓高于電池電壓，搭配的適配器電壓標準不統一，造成的消費者對這類鋰電池充電困擾和不便。另外，專用的適配器充電也造成了浪費，如果充電適配器遺失或者消費者一下難以找到，還會(huì )造成終端產品無法及時得到使用或者要另外購置專用充電適配器。由于手機的普及，5V電源充電器已經得到極大規模的使用。加上USB 5V接口本來是國際通用標準接口，常見電腦以及各種各樣的終端都有豐富的5V輸出接口。 針對8.4V和12.6V鋰電池供電應用的產品，最好的方式是采用通用的手機適配器充電，升壓型充電管理就應運而生了。升壓型充電管理區別于降壓型在于，輸入電壓低于電池電壓，這樣就可以采用USB_5V作為兩串三串鋰電池的充電器,便攜式移動電子設備出廠時搭配一根USB充電線就完美的解決上述應用的困擾，節省終端產品整機成本，避免材料的浪費。

深圳市永阜康科技有限公司推出針對8.4V兩串和12.6V三串鋰電池，推出了一系列USB 5V輸入升壓充電管理方案，完美的解決了這類產品的充電困擾。

USB_5V輸入用于兩節鋰電池串聯8.4V充電管理芯片：CS5080，CS5082,CS5086,CS5090；用于三節鋰電池串聯12.6V充電管理芯片：CS5095。每個型號全部具備輸入自適應功能，任何大小電流的USB接口都可以正常充電，最大充電電流1.5A。另外，都具備完整的涓流，恒流，恒壓充電過程，各種安全可靠的保護措施以及充電狀態指示，大部分型號還帶了NTC溫度控制功能。CS5086還具備電量均衡功能，對電池的循環充電次數以及穩定性大有提升。升壓型充電管理芯片適合應用于藍牙音響、榨汁機、POS機、手持打印機、無人機、筋膜槍電動工具等產品領域，未來具備廣泛的市場前景。

應用特性如下：

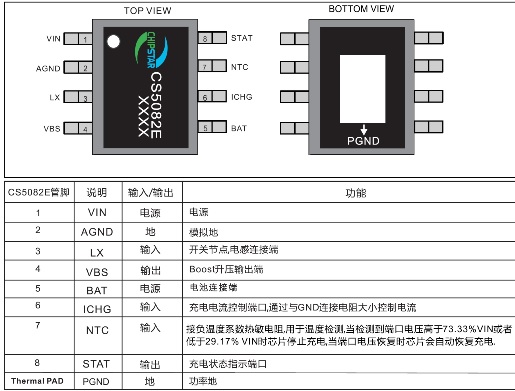

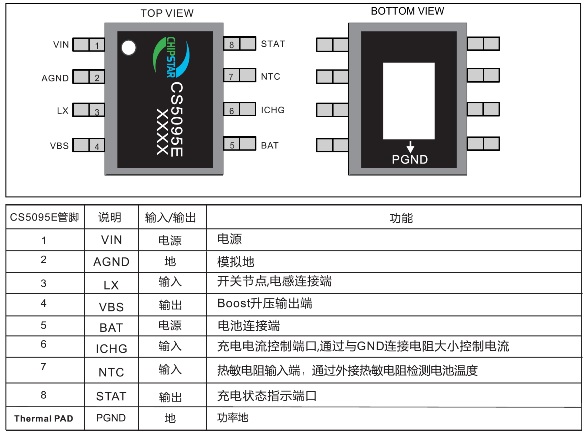

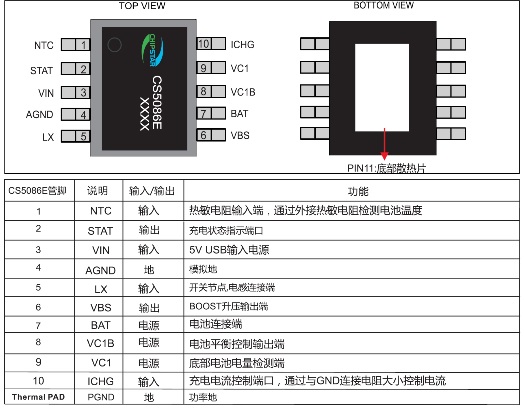

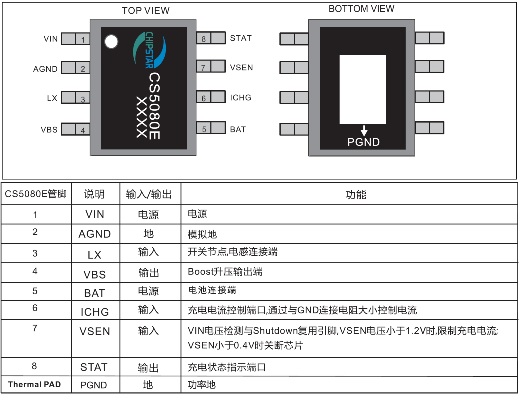

1.腳位圖以及管腳說明

2. CS5080_ CS5082_ CS5090_ CS5095應用相關

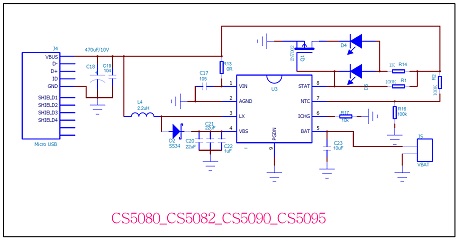

(1).  CS5080_ CS5082_ CS5090_ CS5095 DEMO板原理圖

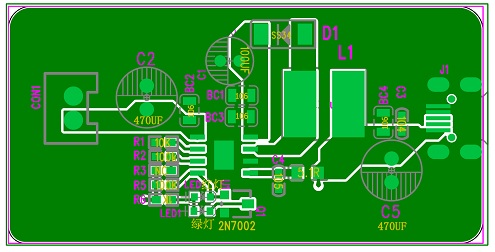

(2).  CS5080_ CS5082_ CS5090_ CS5095 DEMO板PCB頂層設計圖

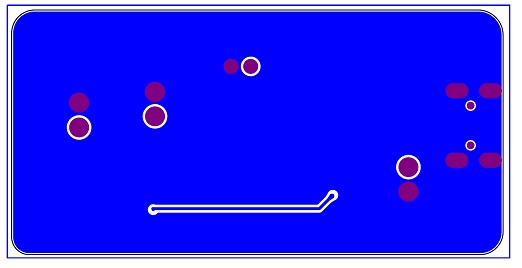

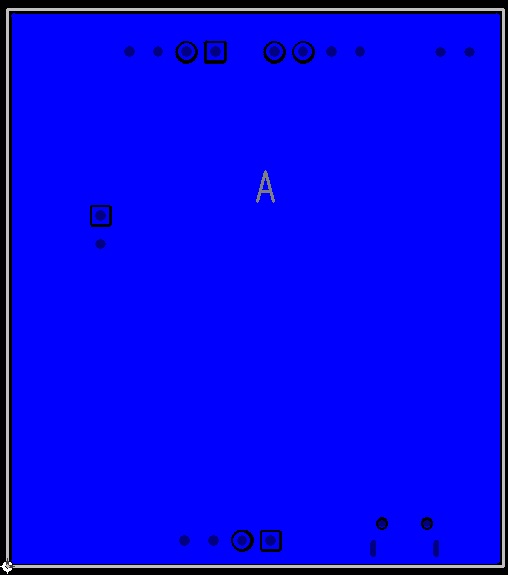

 (3). CS5080_ CS5082_ CS5090_ CS5095 DEMO板PCB底層設計圖

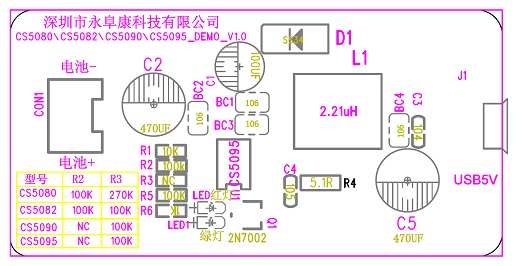

 (4). CS5080_ CS5082_ CS5090_ CS5095 DEMO板貼片圖

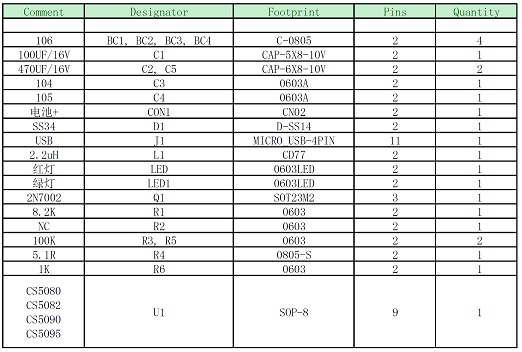

 (5). CS5080_ CS5082_ CS5090_ CS5095 DEMO板物料清單

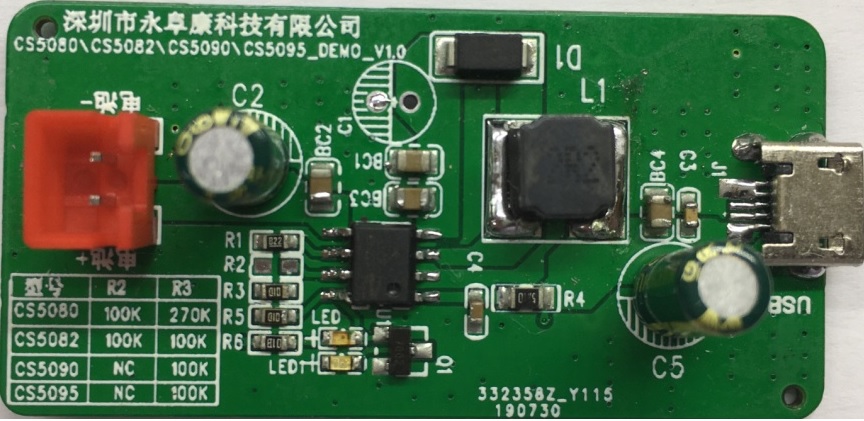

 (6). CS5080_ CS5082_ CS5090_ CS5095 DEMO板實物圖

3. CS5086應用相關

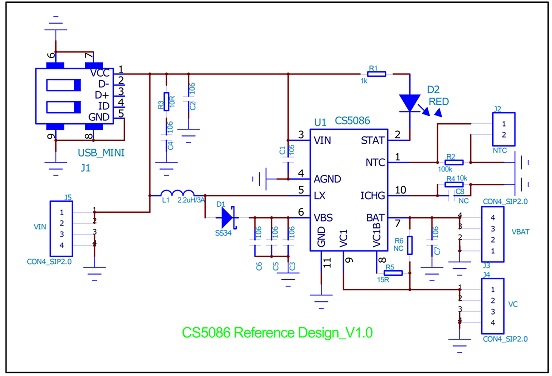

(1). CS5086 DEMO板原理圖

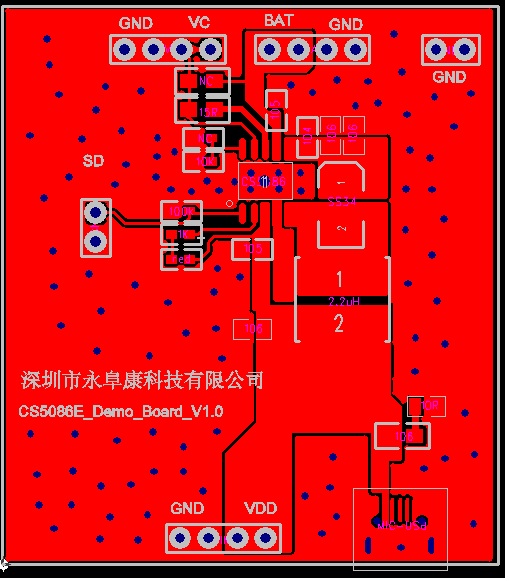

(2). CS5086 DEMO板PCB頂層設計圖

(3).CS5086 DEMO板PCB底層設計圖

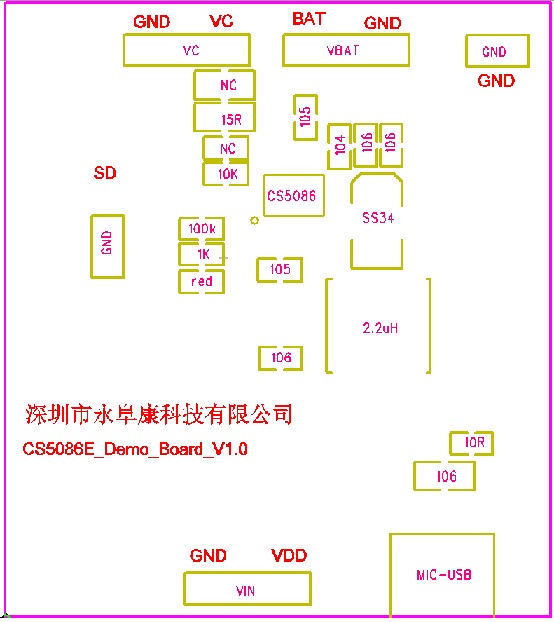

(4). CS5086 DEMO板貼片圖

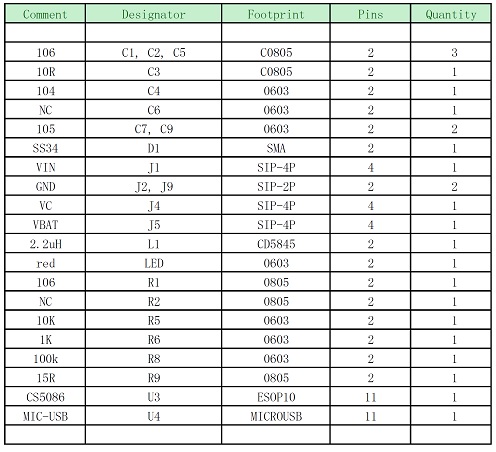

(5). CS5086 DEMO板物料清單

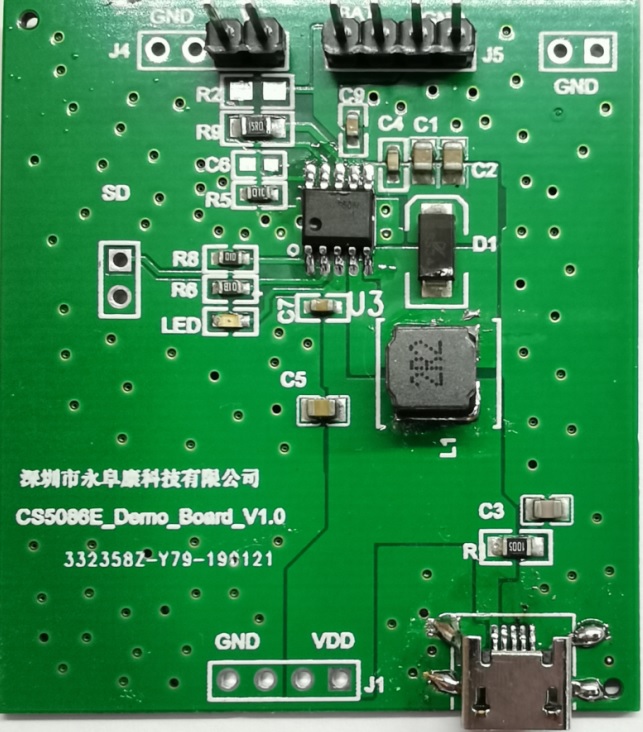

(6). CS5086 DEMO板實物圖

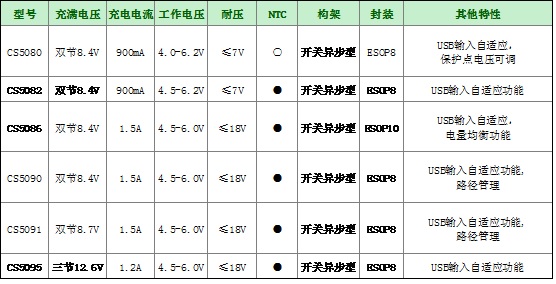

3. USB_5V輸入、兩節鋰電池8.4V/8.7V、三節鋰電池12.6V升壓充電管理選型表

CS5080/CS5082/CS5090/CS5091/CS5095系列管腳兼容。

5V USB輸入兩節/三節鋰電池升壓型充電管理IC的產品資料及銷售聯絡(luò )信息請參看：http://power-ic.szczkjgs.com/product1078.htm
