為了協助客戶開發最先進的無線家用及園林電動工具，意法半導體新推出兩款即插即用型56V鋰電池三相無刷電機控制板。

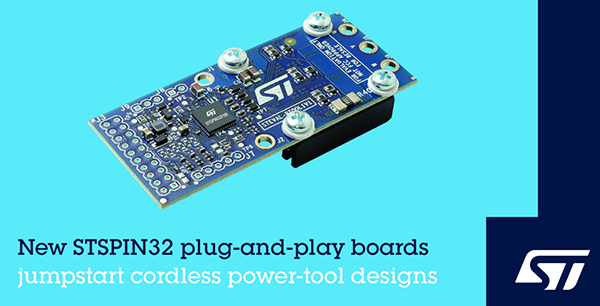

STEVAL-PTOOL1V1 和 STEVAL-PTOOL2V1兩款評估板搭載意法半導體的STSPIN32高集成度電機控制系統封裝芯片，可以滿足電動工具的小尺寸、低待機電流等重要要求，配備采用霍爾傳感器檢測轉子位置的六步驅動方案，確保電機轉矩波動小，運轉能效高。

STEVAL-PTOOL1V1適用于兩節(7.4V)到六節鋰電(22.2V)供電的電動設備，板子尺寸為70mm x 30mm，可連續輸出最高15A電流，待機電流小于1µA。板卡的核心組件是STSPIN32F0B電機控制器，其中包含STM32F0 *微控制器、三相半橋柵極驅動器、12V和3.3V電壓穩壓器、電流檢測的運算放大器，以及功率級電路保護功能，例如， 可設置的過流保護(OCP)、交叉導通防護和欠壓保護(UVLO)。STEVAL-PTOOL1V1功率級電路采用意法半導體的功率MOSFET N溝道60V STripFET F7技術。

STEVAL-PTOOL2V1適用于8節(29.6V)到15節(55.5V)鋰電驅動的電動設備，可連續提供最高19A的電流。板卡核心組件是意法半導體的STSPIN32F0252電機控制器，包含一個三相250V柵極驅動器、STM32F0*微控制器，以及一個讓OCP保護功能變得快速和靈活的比較器。STSPIN32F0252的穩健設計允許輸出引腳可承受最低-120V的尖峰電壓，從而增強了電動工具的可靠性。STEVAL-PTOOL2V1具有板載總線電壓檢測功能，板卡尺寸為77mm x 54mm。功率級電路采用意法半導體的功率MOSFET N溝道80V STripFET F7技術。

兩塊板卡都提供調速電位器、開關和旋轉方向設置輸入，以及熱關斷和功率級輸出反向偏置防護功能，預裝散熱器。

除無線電動工具外，凡是采用無刷三相電機和基于單電阻電流采樣控制算法的電池供電設備均可使用這兩塊板卡。

STEVAL-PTOOL1V1和STEVAL-PTOOL2V1現已上市。
