PT5619 90V三相柵極驅動芯片
文章來源:永阜康科技 更新時間:2021/1/5 13:45:00
在線咨詢:
給我發消息
姚紅霞 3003214837
給我發消息
小鄢 2850985542
給我發消息
張代明 3003290139
13713728695


產品介紹

PT5619 在同一顆芯片中同時集成了三個 90V 半橋柵極 驅動器,特別適合于三相電機應用中高速功率 MOSFET 和 IGBT 的柵極驅動。芯片內置了死區時間和上下管直 通保護,非常有效地阻止半橋電路損壞。為了防止因芯 片工作在較低的電源電壓而對功率管產生損害,芯片內 部集成了欠壓鎖定電路來阻止該現象發生。先進的高壓 BCD 制程和內置共模噪聲消除技術使得高邊驅動器在 高 dv/dt 噪聲環境能穩定工作,并且使芯片具有寬范的 負瞬態電壓忍受能力。為了延長電池的使用時間,可以 通過對 ENB 引腳的控制使芯片能進入到低消耗電流的 待機模式.

產品特征

 內部集成 90V 三相半橋高邊和低邊驅動器

 內置了死區時間  內置直通保護

 高邊和低邊驅動器內置欠壓鎖定

 兼容 3.3V, 5V,15V 三種邏輯電平

 ENB 引腳控制進入到待機模式

 驅動器汲出/汲入電流: 1200mA/2000mA

 死區時間:0.5μs(typ.)  優秀 dv/dt 共模噪聲消除電路

 具有負瞬態電壓忍受能力

 低 di/dt 柵極驅動特性,更好的 EMI 性能

 工作溫度范圍:-40℃ 至 125℃

 小尺寸封裝:TSSOP20L/24L, QFN24

產品應用

 電動車,電動工具應用中三相馬達驅動

 其他電池供電產品中馬達驅動

 其他三相逆變器

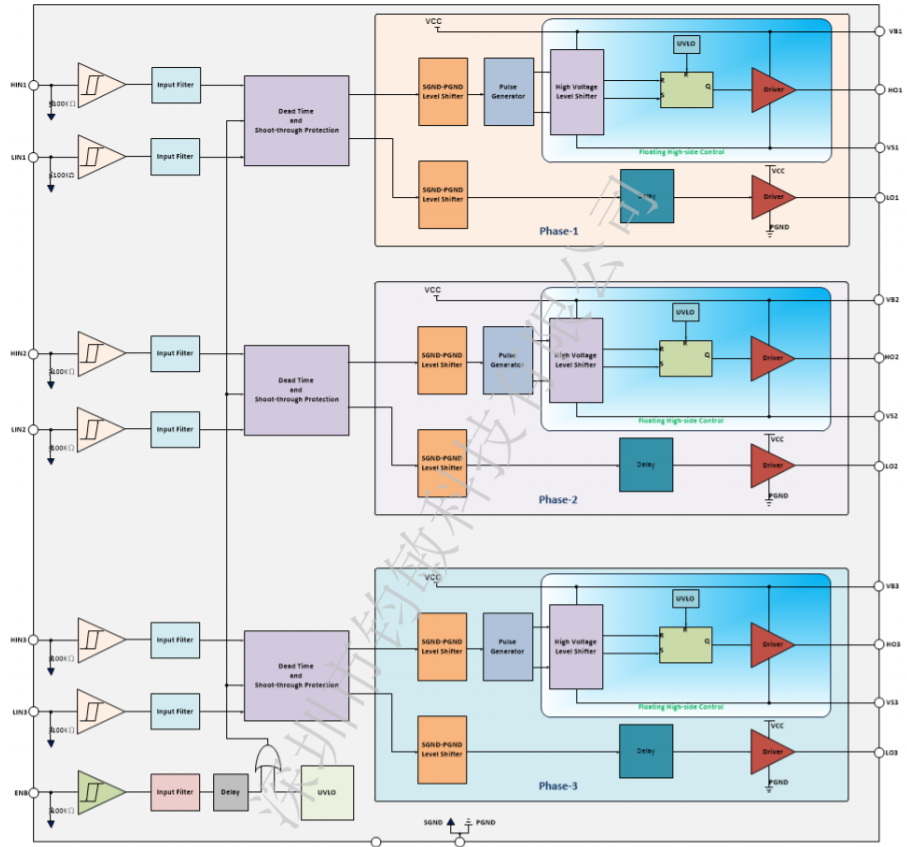

功能方框圖

我司現在推廣一顆完全兼容替換PT5619的直流無刷電機三相100V柵極驅動器RM6101A ,詳細的產品資料及銷售聯絡(luò )信息請參看:http://motor-drive-ic.szczkjgs.com/products_4888.htm




    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
RM6101A RM6101A為一款專用于100V三相馬達驅動的NMOS柵極驅動器IC。IC采用先進的BCD工藝,高側自舉供電端具有高達100V的耐壓能力,同時集成輸出能力高達1A/1.8A的6通道驅動器。 FD6288/PT5619 TSSOP-20/TSSOP-24 6V~18V 100V三相馬達驅動的NMOS柵極驅動器IC


    相關產品
FD6288/PT5619/RM6101A(直流無刷電機三相100V柵極驅動器)
