近在做電子產品的ESD測試，從不同的產品的測試結果發現，這個ESD是一項很重要的測試：如果電路板設計的不好，當引入靜電后，會(huì )引起產品的死機甚至是元器件的損壞。以前只注意到ESD會(huì )損壞元器件，沒有想到，對于電子產品也要引起足夠的重視。

ESD，也就是我們常說的靜電釋放(Electro-Static discharge)。從學習過的知識中可以知道，靜電是一種自然現象，通常通過接觸、摩擦、電器間感應等方式產生，其特點是長時間積聚、高電壓(可以產生幾千伏甚至上萬伏的靜電)、低電量、小電流和作用時間短的特點。對于電子產品來說，如果ESD設計沒有設計好，常常造成電子電器產品運行不穩定，甚至損壞。

在做ESD放電測試時通常采用兩種方法：接觸放電和空氣放電。接觸放電就是直接對待測設備進行放電;空氣放電也稱為間接放電，是強磁場對鄰近電流環路耦合產生。這兩種測試的測試電壓一般為2KV-8KV，不同地區要求不一樣，因此在設計之前，先要弄清楚產品針對的市場。

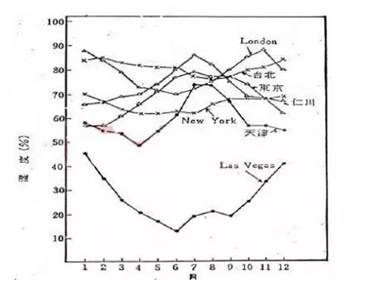

以上兩種情況是針對人體在接觸到電子產品時，因人體帶電或其他原因引起電子產品不能工作而進行的基本測試。下圖是一些地區在一年中不同月份的空氣濕度統計。從圖中可以看出Lasvegas全年的濕度  少，該地區的電子產品要特別注意ESD的保護。

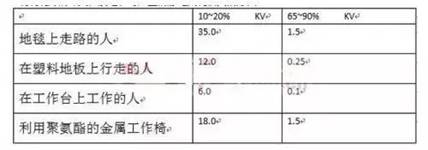

各地的濕度情況不一樣，但是同時在一個地區，若空氣濕度不一樣，產生的靜電也不相同。下表是搜集到的數據，從中可以看出靜電隨著空氣濕度的減小而變大。這也間接的說明北方的冬天，脫毛衣時產生的靜電火花很大的原因。

既然靜電這么大的為危害，我們如何進行防護呢?我們在進行靜電防護設計時通常分三步走：防止外部電荷流入電路板而產生損壞;防止外部磁場對電路板產生損壞;防止靜電場產生的危害。

在實際電路設計中我們會(huì )采用以下幾種方法的一種或幾種來進行靜電保護：

1、雪崩二極管來進行靜電保護

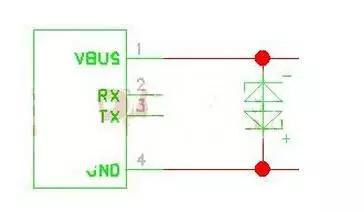

這也是設計中經常用到的一種方法，典型做法就是在關鍵信號線并聯一雪崩二極管到地。該法是利用雪崩二極管快速響應并且具有穩定鉗位的能力，可以在較短的時間內消耗聚集的高電壓進而保護電路板。

2、使用高壓電容進行電路保護

該做法通常將耐壓至少為1.5KV的陶瓷電容放置在I/O連接器或者關鍵信號的位置，同時連接線盡可能的短，以便減小連接線的感抗。若采用了耐壓低的電容，會(huì )引起電容的損壞而失去保護的作用。

3、采用鐵氧磁珠進行電路保護

鐵氧磁珠可以很好的衰減ESD電流，并且還能抑制輻射。當面臨著兩方面問題時，一個鐵氧磁珠會(huì )時一個很不錯的選擇。

4、火花間隙法

這種方法是在一份材料中看到的，具體做法是在銅皮構成的微帶線層使用  相互對準的三角銅皮構成，三角銅皮一端連接在信號線，另一個三角銅皮連接地。當有靜電時會(huì )產生  放電進而消耗電能。

5、采用LC濾波器的方法進行保護電路

LC組成的濾波器可以有效的減小高頻靜電進入電路。電感的感抗特性能很好的抑制高頻ESD進入電路，而電容有分流了ESD的高頻能量到地。同時，該類型的濾波器還可以圓滑信號邊緣而較小RF效應，性能方面在信號完整性方面又有了進一步的提高。

6、多層板進行ESD防護

當資金允許的情況下，選擇多層板也是一種有效防止ESD的一種手段。在多層板中，由于有了一個完整的地平面靠近走線，這樣可以使ESD更加快捷的耦合到低阻抗平面上，進而保護關鍵信號的作用。

7、電路板外圍留保護帶的方法保護法

這種方法通常是在電路板周?chē)��?huà)出不加組焊層的走線。在條件允許的情況下將該走線連接至外殼，同時要注意該走線不能構成一個封閉的環，以免形成環形天線而引入更大的麻煩。

8、采用有鉗位二極管的CMOS器件或者TTL器件進行電路的保護

這種方法是利用了隔離的原理進行電路板的保護，由于這些器件有了鉗位二極管的保護，在實際電路設計中減小了設計的復雜度。

9、多采用去耦電容

這些去耦電容要有低的ESL和ESR數值，對于低頻的ESD來說，去耦電容減小了環路的面積，由于其ESL的作用使電解質作用減弱，可以更好的濾除高頻能量。

總之，ESD雖然可怕，甚至會(huì )帶來嚴重后果，但是，只有保護好電路上電源和信號線，那么就能有效的防止ESD的電流流入PCB中。其中，我老大經常說的一句“一個板子的良好接地才是王道”，希望這句話也能給大家帶來打破天窗的效果。
