當前位置：首頁->產品展示->電壓電平轉換器IC->SN74LV4T125/HT4125(單電源四通道緩沖轉換門器件、具有三態CMOS輸出的電平轉換IC）

產品名稱： SN74LV4T125/HT4125(單電源四通道緩沖轉換門器件、具有三態CMOS輸出的電平轉換IC）
封裝形式： QFN-14
兼容型號： SN74LV4T125
產品功能： HT4125 是一款低壓CMOS 緩沖門器件，可運行在針對便攜式和電池設備的更寬電壓范圍內。
產品規格書下載： HT4125.pdf
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

概述

HT4125 是一款低壓CMOS 緩沖門器件，可運行在針對便攜式和電池設備的更寬電壓范圍內。

其采用了較低閥值電路來設計此輸入，以便匹配Vcc =3.3V 時的1.8V 輸入邏輯，并且可被用在1.8V 至3.3V 電平上行轉換器功能中。此外，輸入端子上的5V 輸入耐受可在Vcc = 2.5V 時將芯片配置為3.3V 至2.5V 輸出的下行轉換。1.8 至5.5V 的寬Vcc 范圍有可能實現所需的開關輸出電平連接至控制器或處理器。
HT4125 被設計成具有8mA 的經優化電流驅動能力，以減少由高驅動輸出導致的線路反射、過沖和下沖。

特點

・單電源電壓轉換
・1.8V至5.5V 的工作電壓范圍
・上行轉換模式
- 1.8V VCC時，1.2V至1.8V
- 2.5V VCC時，1.5V至2.5V
- 3.3V VCC 時，1.8V 至 3.3V
- 5.0V VCC 時，3.3V 至 5.0V
・下行轉換模式
- 1.8V VCC時，3.3V至1.8V
- 2.5V VCC時，3.3V至2.5V
- 3.3V VCC 時，5.0V 至 3.3V
・邏輯輸出以電源VCC為基準
・3.3V VCC時，特有高達50MHz的頻率
・輸入端子上的TTL兼容性
・任一有效VCC上的輸入可耐受5.5V 電壓
・-40°C 至125°C 工作溫度范圍
・采用無鉛封裝：QFN14L-3.5×3.5
・鎖斷性能超過250mA，符合JESD 17 規范
・靜電放電(ESD) 性能測試符合JESD 22 規范
– 2000V 人體模型（A114-B，II 類）
– 200V 機器模型(A115-A)
– 1000V 充電器件模型(C101)
・實現標準門功能和插槽替換

應用

・平板電腦 ・智能手機
・個人計算機 ・工業汽車應用

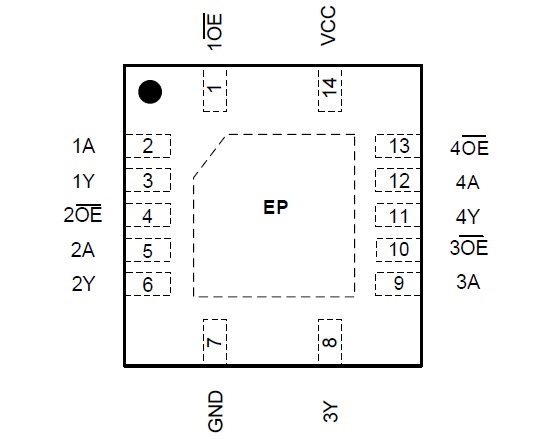

引腳信息

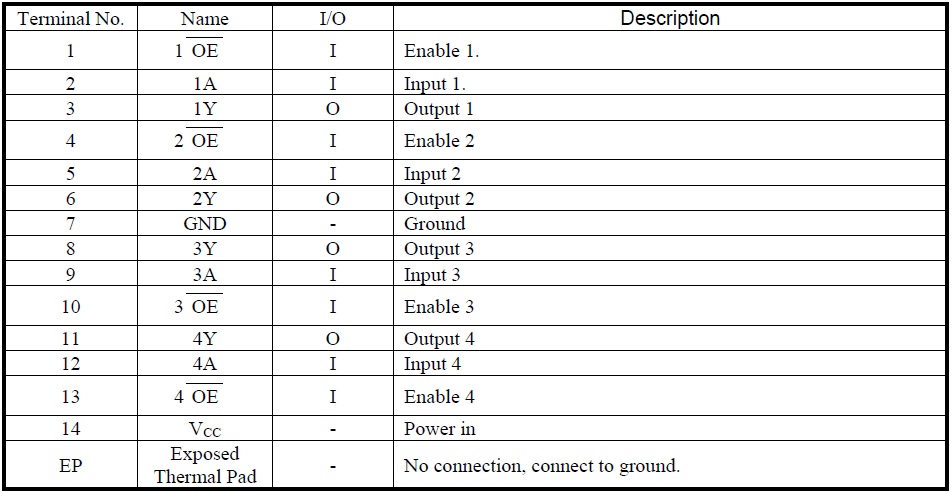

引腳定義

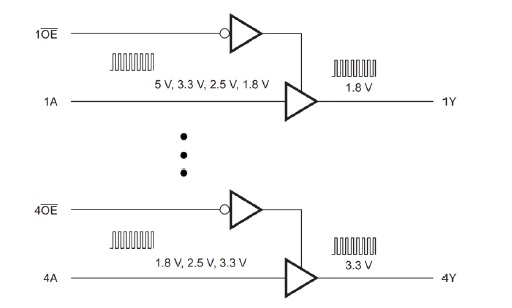

簡化應用圖
