圖2-25所示是音頻功率放大器在整個放大系統中的位置示意圖。它處于前置放大器與負載之間。

圖2-25 音頻功率放大器在整個放大系統

電路結構和單元電路作用

1.電路組成方框圖

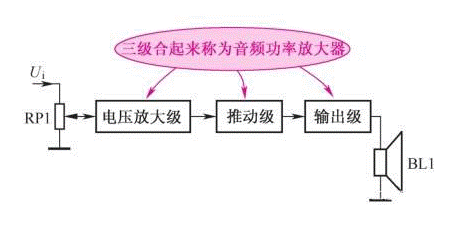

圖2-26所示是音頻功率放大器電路組成方框圖。這是一個多級放大器，由前面的電壓放大級、中間的推動級和后的功放輸出級共三級電路組成。

圖2-26 音頻功率放大器電路組成方框圖

重要提示

電路分析中，時常需要識別一個電路的前、后相關聯電路，這有利于了解信號的“來龍去脈”。與音頻功率放大器前、后連接的電路是：負載為揚聲器電路，輸入信號Ui來自音量電位器RP1動片的輸出信號。

2.音頻功率放大器中各單元電路作用

（1）電壓放大級。用來對輸入信號進行電壓放大，使加到推動級的信號電壓達到一定的程度。根據機器對音頻輸出功率要求的不同，電壓放大器的級數不等，可以只有  電壓放大器，也可以是采用多級電壓放大器。

（2）推動級。用來推動功放輸出級，對信號電壓和電流進行進一步放大，有的推動級還要完成輸出兩個大小相等、方向相反的推動信號。推動放大器也是  電壓、電流放大器，它工作在大信號放大狀態下。

（3）輸出級。用來對信號進行電流放大。電壓放大級和推動級對信號電壓已進行了足夠的電壓放大，輸出級再進行電流放大，以達到對信號功率放大的目的，這是因為輸出信號功率等于輸出信號電流與電壓之積。

重要提示

一些要求輸出功率較大的功率放大器中，功放輸出級分成兩級，除輸出級之外，在輸出級前再加  末前級，這  電路的作用是進行電流放大，以便獲得足夠大的信號電流來激勵功放輸出級的大功率三極管。

功率放大器以功放輸出級電路形式來劃分種類，常見的音頻功率放大器主要有：OTL、OCL和BTL。

OTL功率放大器應用多，所以必須深入掌握。掌握了典型的分立元器件OTL功率放大器工作原理后，才能比較順利地分析各種OTL功率放大器的變形電路、集成電路OTL功率放大器、OCL功率放大器和BTL功率放大器。

音頻功率放大器的使用

TDA1521 是雙聲道高保真集成音頻功率放大器，其輸出功率為每聲道12W，特點為外部元件少、輸出功率大、兩聲道增益差小、開關機揚聲器無沖擊聲及可靠的過熱過載短路保護等，并且使用TDA1521 搭建的功率放大電路調試簡單，非常適合初學者使用。下圖是TDA1521功率放大器的實物圖。

音頻功率放大器的使用

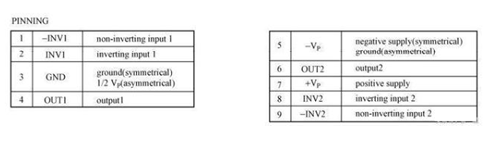

在使用TDA1521 進行設計之前，同樣需要知道其引腳功能，但首先我們要知道引腳的順序。通常來說，一個單列直插的集成電路如果正面面向使用者時，其左邊的引腳為1 腳，向右依次遞增。此外，芯片制造商通常也會(huì )在1 腳所在的方向做標記，以便使用者辨別，圖中，在TDA1521 的左側有一條白條，意味著芯片的第1引腳應該在左側。

由圖可知，TDA1521 內包含兩個功率放大器，分別用于兩個聲道的功率放大。其中1、2、4 引腳分別為一個功率放大器的反相輸入端、同相輸入端、輸出端；9、8、6 引腳分別為另一個功率放大器的反相輸入端、同相輸入端、輸出端。

引腳7為芯片提供正電源，引腳5為芯片提供負電源，引腳3為接地點。

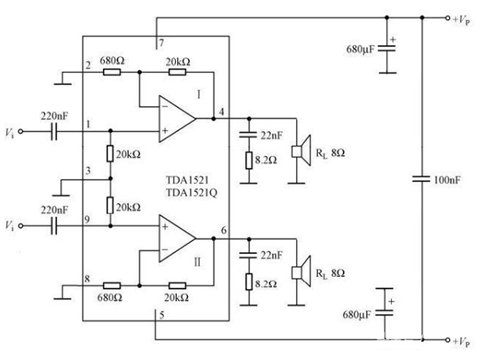

圖中，Vi是信號的輸入端，兩個Vi分別接左右兩個聲道的兩路信號。左側方框內為T(mén)DA1521芯片的內部原理結構。整個功率放大電路的外接元件僅僅為兩個電阻和幾個電容，可見，使用TDA1521搭建功率放大電路是非常簡單的。
