CS5513R是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控制電路等構成的CMOS降壓DC/DC調整器，其1MHz的開關頻率，可以使用2.2uH的小電感、甚至在小電流是可以使用物美價廉的疊層電感。利用PWM/PFM自動切換控制電路達到可調占空比，具有全輸入電壓范圍2.5－8.5V和大輸出電流等特點。以其極高的能量轉換效率、超低的靜態功耗和較大的輸出電流，可廣泛應用與機頂盒，LCDTV，平板電腦等設備。同時其高達8.5V的耐壓可以用于兩節鋰電、4節干電池供電的如玩具等電子系統。
CS5513R內置功率MOSFET， 使用過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會(huì )自動斷開，以保護芯片。 CS5513R采用了纖小的 SOT23-5L封裝，最低可達到小于3uA漏電，最適合在移動設備的電源內部使用。
特性
高效率：最大效率可達到95%
最大電流輸出能力：1A
低功耗、靜態電流小于：3uA
工作電壓范圍：2.5V-8.5V；輸出電壓最低1.2V
基準電壓0.6V
輸出1波：<+0.4%
低壓操作，可達100%%空比
PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率、低紋波
符合Rohs標準且無鹵素
SOT23-5封裝
應用
USB HUB產品
電話機
筆記本
OTT機頂盒
玩具
家庭網關

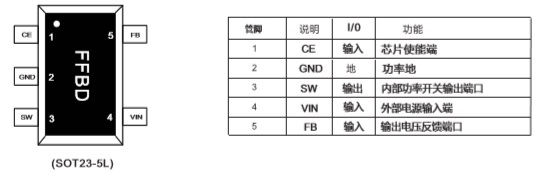

引腳排列及定義

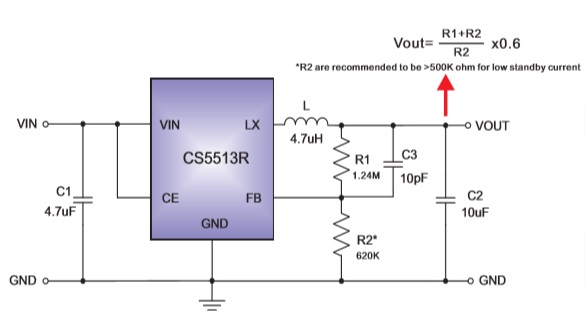

典型應用圖
