概要
IU5507T是一款由基準電壓源、振蕩電路、比較器、PWM/PFM控制電路等構成的CMOS降壓DC/DC調整器。利用PWM/PFM自動切換控制電路達到可調占空比，具有全輸入電壓范圍（3V－18V）內的低紋波、高效率和大輸出電流等特點。
IU5507T內置功率MOSFET，使用過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會(huì )自動斷開，以保護芯片。IU5507T采用了纖小的DFN2*2_8L封裝，最低可達到小于6μA漏電，最適合在移動設備的電源內部使用。
特性
高效率：最大效率可達到95%
最大電流輸出能力：2A
低功耗，靜態電流小于：6μA
工作電壓范圍：3V-18V
基準電壓0.6V
輸出紋波：<+0.4%
100%占空比工作，可實現輸出電壓跟隨輸入
PWM/PFM自動切換占空比自動可調以保持很
大負載范圍內的高效率，低紋波
符合Rohs標準且無鹵素
應用
IOT,白色家電、智能家居、單節/多節鋰電供電系統、多節干電池系統、12V電源供電系統

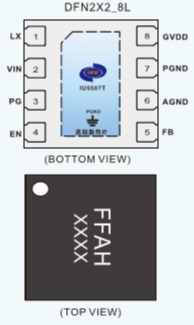

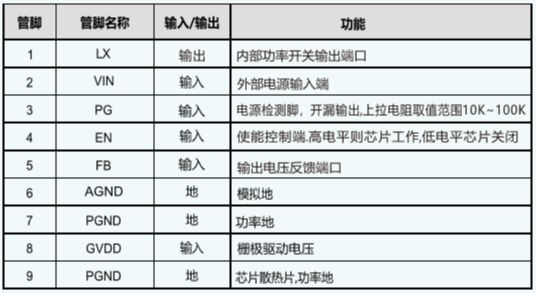

管腳排列及定義

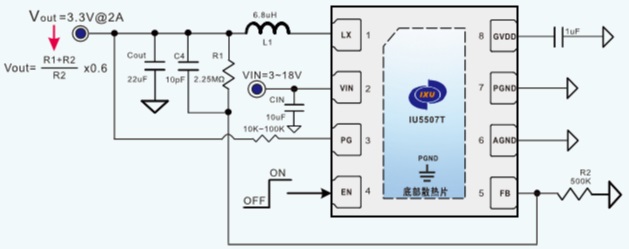

典型應用圖
