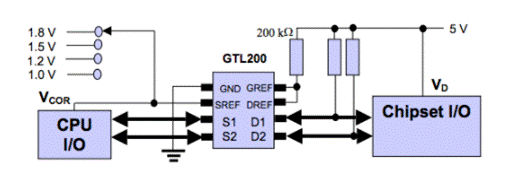

圖1典型的兩位雙向應用

雙向翻譯

對于雙向轉換，GTL-TVC設備兩側的驅動器必須是開漏輸出，或者至少必須以這樣的方式控制它們：一側的輸出驅動器上的高電平與低電平之間的爭用防止另一側的輸出驅動器上的電壓過高。最簡單的解決方案是使用漏極開路設備（標準GTL和I2 C / SMBus輸出是漏極開路輸出）。

使用開漏器件時，必須使用上拉電阻，并且其大小必須確保輸出驅動器不會(huì )過載，也不會(huì )超過在翻譯應用中使用GTL-TVC器件時建議的15 mA電流。如果該設備用于I2C總線轉換，則必須確定電阻的大小，以提供小于3 mA的電流（指定I2C設備在0.4 V時最大驅動3 mA電流）。

如圖1所示使用GTL-TVC器件時，由于GTL-TVC器件將上升到參考電源電壓，因此不需要在較低電壓側上拉電阻。在將200kΩ電阻連接到基準漏極（DREF）和基準柵極（GREF）并上拉至比基準源（SREF）電平至少高1.5 V的電源電壓時，大約2.5 µA的電流將流至基準電壓源（SREF）。較低的電壓側為參考源電壓值。如果已知低壓側泄漏（大于上述2.5 µA），則必須在低壓側和高壓側都包括一個上拉電阻，以提供所需的電流值。

向下翻譯

在進行向下轉換時，由于較低電壓側沒有驅動器，因此較高電壓驅動器可以是圖騰柱，不帶任何上拉電阻，也可以是帶上拉電阻的漏極開路，并且在低壓上不需要電阻上拉除非有過多的泄漏（大于上段所述的2.5 µA），否則應確保其無泄漏。
