三極管有三個工作狀態：截止、放大、飽和，放大狀態很有學問也很復雜，多用于集成芯片，比如運放，現在不討論。

其實，對信號的放大我們通常用運放處理，三極管更多的是當做一個開關管來使用，且只有截止、飽和兩個狀態。

截止狀態看作是關，飽和狀態看作是開。

Ib≥1mA時，完全可以保證三極管工作在飽和狀態，對于小功率的三極管此時Ic為幾十到幾百mA，驅動繼電器、蜂鳴器等功率器件綽綽有余。

三極管電路舉例

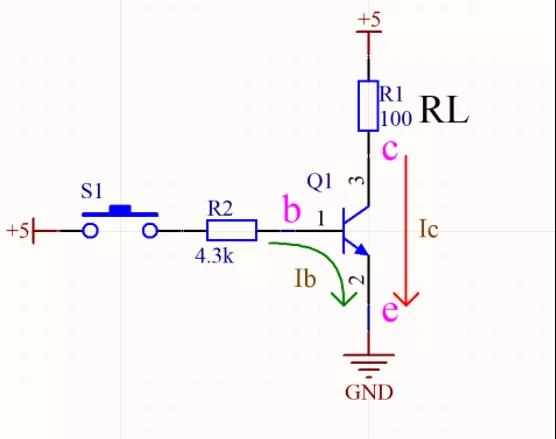

把三極管箭頭理解成一個開關，如下圖為NPN型三極管，按下開關S1，約1mA的Ib流過箭頭，三極管工作在飽和狀態，c極到e極完全導通，c極電平接近0V(GND)，負載RL兩端壓降接近5V。

Ib與Ic電流都流入e極，根據電流方向，e極為低電平，應接地，c極接負載和電源。

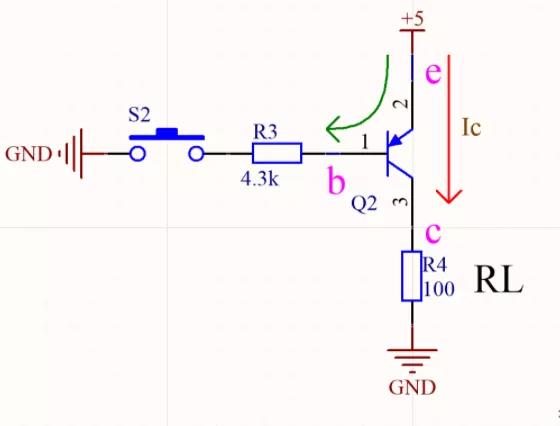

如下圖為PNP型三極管，按下開關S2，約1mA的Ib流過箭頭，三極管工作在飽和狀態，e極到c極完全導通，c極電平接近5V，負載RL兩端壓降接近5V。

Ib與Ic電流都流出e極，根據電流方向，e極為高電平，應接電源，c極接負載和地。

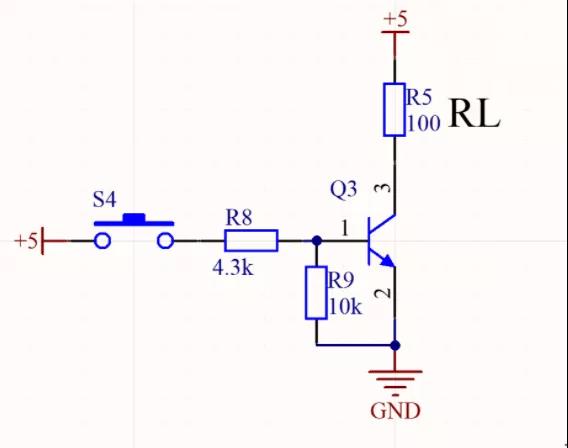

如下圖NPN三極管，對于NPN三極管更應該在b極加一個下拉電阻，一是為了保證b、e極間電容加速放電，加快三極管截止；二是為了保證給三極管b極一個已知邏輯狀態，防止控制輸入端懸空或高阻態時對三極管工作狀態的不確定。

如下圖是PNP三極端，對于PNP三極管，更應該在b極加一個上拉電阻，原理同上。

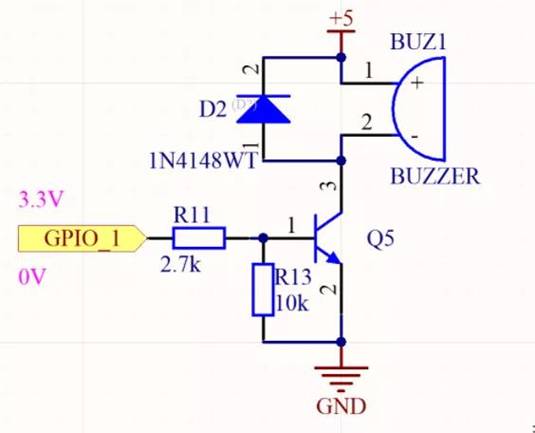

下圖NPN三極管，對于感性負載，必須在負載兩端并聯一個反向續流二極管，因為三極管在關斷時，線圈會(huì )自感產生很高的反向電動勢，而續流二極管提供的續流通路，同時鉗位反向電動勢，防止擊穿三極管。

續流二極管的選型必須是快恢復二極管或肖特基二極管，兩者響應速度快。

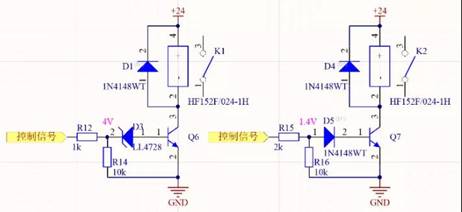

如下圖的NPN三極管，對于某些控制信號為低電平時，可能并不是真正的0V，一般在1V以?xún)�，為保證三極管完全截止，不得不在三極管b極加一個反向穩壓管或正向二極管，以提高三極管導通的閾值電壓。

根據個人經驗，推挽輸出的數字信號不用加，OC輸出、二極管輸出以及延時控制有必要加，通常穩壓管正常的工作電流≥1mA。

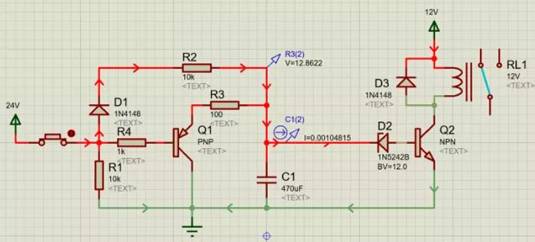

為三極管延時導通，快速關斷的一個仿真電路，D1、R2、C1、D2構成延時導通Q2的回路，C1的電壓為12V的時候Q2導通，R3、Q1、R4、R1構成快速關斷Q2的回路，C1通過R3和Q1快速放電。

要點

對于NPN三極管，在不考慮三極管的情況下，b極電阻與下拉電阻的分壓必須大于0.7V，PNP同理。

b極電流必須≥1mA可保證三極管處于飽和狀態，此時Ic滿足三極管  大的驅動能力。

另外，對于三極管的放大倍數β，指的是輸出電流的驅動能力放大了β，比如100倍，并不是把輸出電流真正的放大了100倍。
