納芯微（NOVOSNS）推出了全新集成隔離電源的隔離485接口芯片---NSiP83086，集成隔離電源的隔離CAN接口芯片---NSiP1042，可廣泛適用于安防、電力、工控、電源、樓宇自動化和通信等各領域中的隔離總線接口設計。

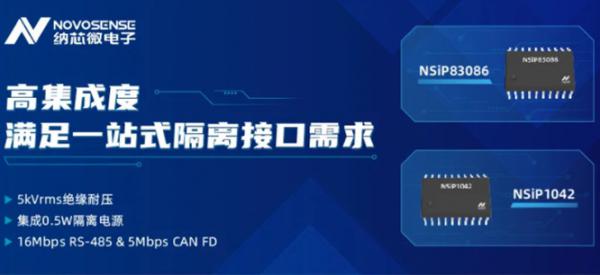

高集成度 滿足一站式隔離接口需求
NSiP83086/NSiP1042芯片是集成了隔離電源、數字隔離器和接口芯片的三合一芯片。隔離電源采用業內領先的片上變壓器技術，擁有自主IP，相比傳統的外部獨立隔離電源方案，大大減小了布板面積，提高了集成度，簡化設計，并且集成閉環控制電路，無需外加LDO即可實現優異的負載調整率。
集成隔離電源的隔離接口芯片NSiP83086/NSPi1042兼容絕大部分MCU I/O電平，并且提供業內通用的封裝形式，降低了系統級的成本并帶來更優的性能體驗。
NSiP83086 是一款高可靠性隔離式半/全雙工RS-485收發器(用作半雙工時，只需將B和Z，A和Y管腳相連)，集成的隔離式DC/DC轉換器使用片上變壓器可提供高達500mW 的功率輸出功率，反饋PWM 信號由基于Novosense電容隔離技術的數字隔離器發送到初級側。支持 5kVrms絕緣耐壓，而高集成度解決方案有助于簡化系統設計和提高可靠性。
NSiP83086 的總線引腳在總線側受到±10kV 系統級 ESD 的保護，且具有故障安全電路，可確保當接收器輸入為開路或短路時接收器輸出邏輯高電平。設備具有 1/8 單位負載接收器輸入阻抗，允許總線上多達 256個收發器。
NSiP83086主要性能：
● 5kVrms的絕緣耐壓
● 支持1.8V~5.5V的MCU I/O電平
● 供電電壓：
○ VDD:4.5V至5.5V
○ VDDL:1.8V至5.5V
● 過流和過溫保護
● 高CMTI：±150kV/us
● 數據速率：16Mbps
● 系統級EMC性能：
○ 總線引腳ESD(IEC61000-4-2): ±10kV
● 總線開路和短路故障安全保護
● 工作溫度：-40℃~105℃
● 封裝：SOW20
NSiP1042 是一款高可靠性隔離式CAN收發器，集成隔離DC/DC轉換器。隔離式DC/DC轉換器使用片上變壓器提供高達 500mW 的輸出功率，反饋 PWM 信號由基于 Novosense 電容隔離技術的數字隔離器發送到初級側。支持 5kVrms 絕緣耐壓，而高度集成的解決方案有助于簡化系統設計并提高系統可靠性。
NSiP1042 的總線引腳在總線側受到 ±5kV 系統級ESD保護，數據速率高達 5Mbps，支持CAN FD，可支持至少 110 個 CAN 節點，提供熱保護和傳輸數據顯性超時功能。
NSiP1042主要性能
● 5kVrms的絕緣耐壓
● 支持1.8V~5.5V的MCU I/O電平
● 供電電壓：
○ VDD:4.5V至5.5V
○ VDDL:1.8V至5.5V
● 過流和過溫保護
● 高CMTI：±150kV/us
● 數據速率：5Mbps
● 系統級EMC性能：
○ 總線引腳ESD(IEC61000-4-2): ±5kV
● 總線開路和短路故障安全保護
● 工作溫度：-40℃~125℃
● 封裝：SOW20
全集成隔離接口芯片 NSiP83086/ NSiP1042 均P2P兼容市場主流歐美芯片，用戶無需修改設計就可以直接更換，靈活滿足用戶選型需求，擁有更高的性?xún)r(jià)比，提供更可靠的全國產供應保障。 |
