概述

AX4853是一個單聲道音頻功放，有BTL和SE兩種工作模式。在電源電壓5V，總諧波失真小于1%的情況下，BTL模式驅動4歐姆負載可提供功率1.5W，SE模式驅動32歐姆立體聲耳機每個通道可提供95mW功率。BTL和SE模式可隨意轉換，非常適合需要高性能，低噪聲音頻功放，又有揚聲器和耳機兩種輸出模式的系統。管教完全兼容LM4853/SSM2250/MS6853

AX4853增益可外部調節，內置溫度保護和開啟噪聲消除電路，具有比較低的關斷電流。

主要性能參數

l         VDD=5V，THD+N<1%，BTL輸出功率：

RL=3Ω，1.9W（典型值）

RL=4Ω，1.5W（典型值）

RL=8Ω，1.1W（典型值）

l         VDD=5V，THD+N<1%，SE模式驅動32Ω負載耳機輸出95mW功率 （典型值）

l         關斷電流  18µA（典型值）

l         工作電壓  2.4V到5.5V

特點

l         可選的SE模式

l         防噪聲設計和溫度保護

l         超低關斷電流

l         增益外調

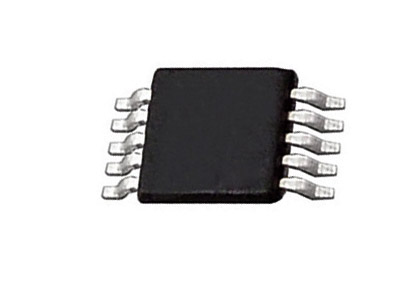

l         MSOP封裝

應用

l         手機

l         便攜式電腦

l         便攜式音頻系統

l         游戲機
