本文先介紹使用通用電源IC實現電源時序控制電路中，電源導通時的時序工作。

電源時序規格①：電源導通時的時序工作

正如在之前的文章中介紹過的，規格①的時序是依次進行1.2V、3.3V、1.5V三個系統的輸出。下面將按順序對該時序工作進行說明。在介紹中，將施加1.2V的工作表述為“第一階段”，將施加3.3V的工作表述為“第二階段”，將施加1.5V的工作表述為“第三階段”，將三個系統均導通的狀態表述為“電源工作時”。在各階段的圖中，與說明相對應的部分用紅色來表示。

v在初始狀態下，Enable引腳為“L”電平，三個DCDC輸出均為零。

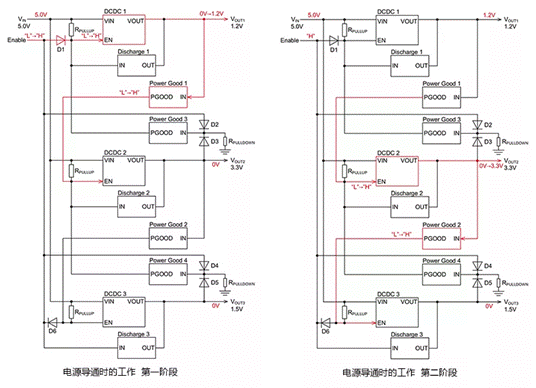

第一階段電源導通時的工作

1) 將Enable引腳設置為“H”電平以啟動電源。

2) 由于DCDC 1的EN引腳通過二極管D1變?yōu)椤癏”，因此DCDC 1啟動。

3) 當DCDC 1的輸出電壓從0V上升到1.2V時，Power Good 1的輸出由“L”電平變?yōu)椤癏”電平，下一級的DCDC 2的EN引腳變?yōu)椤癏”電平。

4) Power Good 3和Power Good 4的IN引腳被二極管D2和D4賦予“H”電平，因此PGOOD引腳（輸出）保持高阻抗。

第二階段電源導通時的工作

1) DCDC 2的EN引腳變?yōu)椤癏”電平，因此DCDC 2啟動。

2) 當DCDC 2的輸出電壓從0V上升到3.3V時，Power Good 2的輸出由“L”變?yōu)椤癏”，下一級DCDC 3的EN引腳變?yōu)椤癏”。

第三階段電源導通時的工作

1) DCDC 3的EN引腳變?yōu)椤癏”電平，因此DCDC 3啟動。

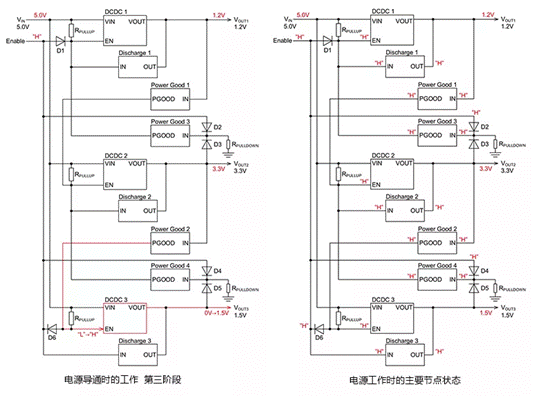

2) DCDC 3的輸出電壓從0V上升到1.5V，至此，三個系統的電源均處于工作狀態（電源工作時的主要節點狀態見單獨給出的圖示）。

在下一篇文章中，將會(huì )介紹關斷時的時序工作。

關鍵要點

・在時序①中，實現了將3個系統的電源按順序導通、并按相反順序關斷的時序。
・為了理解時序工作，本文分別列出了三個系統的電源導通時的工作圖示。
