近日，全球排名前列的中國半導體設計公司豪威集團推出5V/2A降壓轉換器WD10721。該產品具有高效率、小尺寸、支持輕載模式等特點，適用于手機、物聯網、固態驅動器等緊湊型智能設備。
豪威集團除了為手機、電腦、汽車等應用領域提供CMOS圖像傳感器、觸控與顯示集成驅動（TDDI）解決方案外，其電源管理芯片也搭載于眾多智能終端設備。近日推出的5V/2A DC-DC降壓轉換器WD10721，十分適合于手機、IoT模塊等空間有限，但對電源有高效率要求的智能設備中。
WD10721是一款經過優化的同步降壓DC-DC轉換器。在COT模式，2.1MHz典型開關頻率下，可提供高達2A輸出電流。在shut down狀態下，電流消耗小于2μA。通過優化上下開關管及驅動電路，WD10721峰值效率超過95%，支持輕載PFM省電模式，以及100%占空比，在各種負載條件下保持高效率。WD10721內部軟啟動電路可以限制啟動時的浪涌電流。該器件還具有過流保護、熱關斷等完善的保護功能。

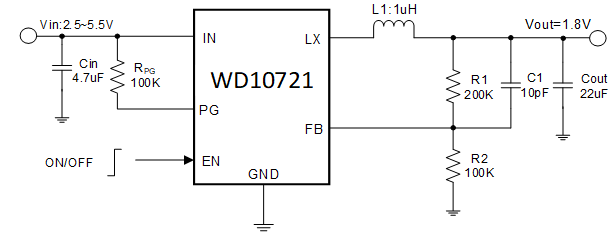

典型應用電路

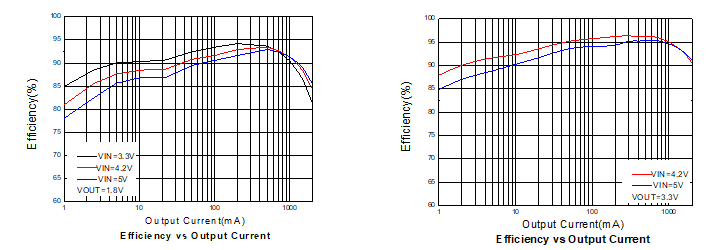

效率曲線
WD10721具有SOT-563和DFN1616兩種封裝形式，尺寸緊湊，只有1.6x1.6mm。兩種形式在SMT上相互兼容，增加了設計靈活性。

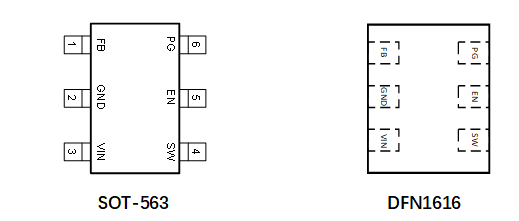

兩種封裝方式
WD10721特性：
輸入電壓范圍為2.5V-5.5V
輕載省電模式
效率高達95%
集成125 mΩ（高邊）/ 65 mΩ（低邊）低RDS(ON)功率MOSFET
0.6V-VIN可調輸出電壓
100%占空比，可實現最低壓差
2.1MHz典型開關頻率
240μs快速啟動
4ms快速輸出放電
hiccup模式過電流保護
熱關斷保護
豪威集團的傳感器、觸控顯示和模擬三大業務強力協同，深度耕耘手機、電腦、消費電子、物聯網、汽車、可穿戴設備、安防、醫療、工業等九大應用市場，持續不斷為行業提供高性能的解決方案。 |
