作者：Flex Power Modules專業研發工程師Oscar Persson
當今電子系統正在將更多的功能集成到更小尺寸中，但功能增多使功耗也會(huì )增加。因此，為了應對這一趨勢，提供系統電壓軌的 DC/DC 轉換器必須以更小的封裝實現更高的功率，即具有更高的“功率密度”。雖然目前的轉換器設計可以具有非常高效率，但仍必須消散巨大熱量以將關鍵組件保持在其最高額定溫度以下。由于業界通常使用“磚”式轉換器，在沒有附加散熱器和強制通風的情況下，這些部件會(huì )隨著本地環境溫度升高而出現嚴重降額，并且通常只能在 20 攝氏度左右提供全功率，這在具有 kW 級本地負載的服務器機架等應用中外殼內部是不切實際的溫度要求。為了在 50℃或更高的典型局部環境下實現運行，必須使用強制空氣或傳導冷卻，這種情況下，轉換器的熱特性、氣流的影響以及其他到周?chē)h(huán)境的散熱路徑就變得更加重要。
必須對 DC-DC 環境做出假設
在考慮 DC/DC 轉換器上氣流和其他散熱路徑的有效性時，存在許多變量，其中包括：
· 本地環境溫度
· 氣流速度
· 氣流方向
· 轉換器的方向
· 印刷電路板 (PCB) 的尺寸
· PCB 內導電層的數量和厚度
· PCB的布局
· PCB上的其他組件功耗
· 其他組件的氣流“陰影”（Shadowing’of airflow）
· 氣流湍流
由于轉換器制造商無法預測終端系統中這些因素中的大多數及其影響程度，因此他們只能通過特定的測試設置（例如 Flex Power Modules 使用的圖 1 所示設置）對其部件的特性進行假設。這種測試可生成降額曲線，如圖 2 所示。PKU4213D 是一款 12V、15/17A 輸出、隔離式轉換器，具有 36～75V 輸入。

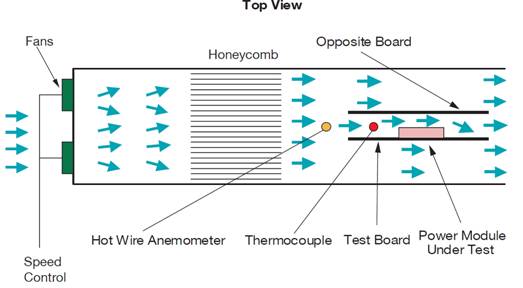

圖 1：表征 DC-DC 轉換器溫度降額特性的測試設置。（來源：Flex Power Modules ）
進行測試的目的是要使用特定區域的測試電路板，使其成為可再現的代表性案例，該指定區域具有指定數量和厚度的銅層，具體取決于被評估的轉換器功率水平。圖中所示的“對向”板對于嘗試更接近地再現真實機架環境，以及如何影響靠近電源模塊的氣流方向和湍流都非常重要。為了快速獲得結果，測量是在本地環境溫度下進行，通常比室內溫度高幾度，然后監控轉換器上指定關鍵組件的熱區溫度，以及靠近測試板的特定氣流。在選定氣流速率、標稱輸入電壓和負載電流下，測量熱區和本地環境溫度之間的差異以給出溫升，然后將其外推為在溫度超過關鍵組件要求之前給出的最高本地環境溫度，從而得到器件降額特性曲線。

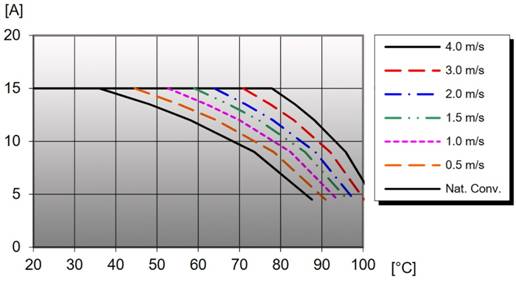

圖 2：圖 1 測試設置生成的降額曲線。（來源：Flex Power Modules部件 PKU4213D，開放式框架布置）
氣流降額的一些未知數
上述討論的布置和測量允許在不同 DC/DC 轉換器之間進行一些比較。盡管并非所有制造商都使用相同的測試設置，但對于最終客戶的環境總是不同的，因此它只能作為從 DC/DC 轉換器獲得評估功率的起始點。在從溫升限值推斷該功率時，需假定在較高環境下效率保持不變。然而，情況并非如此，由于半導體開關電壓降變化、導體電阻增加和磁芯損耗增大，所有這些都會(huì )降低效率。額外的功率損耗本身也會(huì )導致更高溫度，因此其效果是不斷累積增大。MOSFET等組件的導通電阻和傳導損耗會(huì )隨著溫度的升高而顯著增加，而二極管則隨著溫度升高而下降較少。這意味著 DC/DC 組件的熱“足跡”或梯度會(huì )隨溫度升高呈非線性變化。
在更高的負載電流下，不僅效率通常會(huì )因為元件和銅損而惡化，而且熱阻也會(huì )發生變化。一個重要的散熱路徑是通過 DC/DC 模塊引腳到達電路板，尤其是開放式框架部件。例如，通過這些引腳電阻的高負載電流使它們成為熱量發生器，有效地增大了從 DC/DC 轉換器到電路板對熱流的熱阻。當然，最終用戶的電路板會(huì )需要更高的電流并消耗更多的功率，從而升高局部溫度，以及從 DC/DC 模塊到周?chē)h(huán)境的熱阻。由于這些原因，每個元件熱阻的特定值只能是近似值。
另一個變數是 DC/DC 轉換器是否安裝了基板。通過強制風冷，一般可選擇使用“開放式框架”部件，或配備基板的部件。雖然可能沒有傳導冷卻，但基板具有散熱作用，并能夠提供一個平坦的表面來散熱，因此它的效果是有益于散熱。例如，Flex Power Modules 的數據表明，在高負載和高氣流速度下，安裝基板與未安裝基板相比，PKU4213D 產品熱區最多可降低 15℃ 左右（圖 3）。

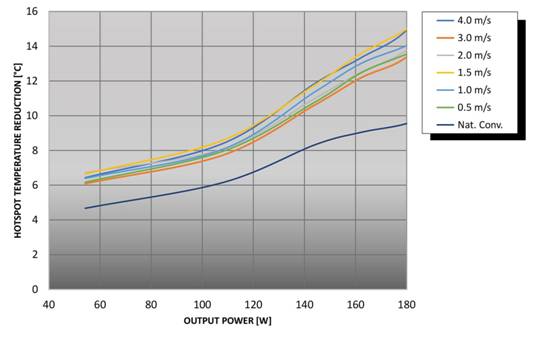

圖 3：帶有基板的磚式轉換器顯示熱區溫度顯著降低。（來源：Flex Power Modules，部件 PKU4213D）
盡管如此，DC/DC 模塊數據表仍可包含熱阻數據和功耗曲線，可用于估計溫升并作為系統級熱模型的考慮因素。Flex Power Modules最新推出產品的可編輯熱模型也可提供使用，并與西門子（Siemens） 的 Simcenter FlothermTM 軟件兼容。此外，免費使用的“Flex Power Designer”軟件還可以提供所選模塊在不同輸入/輸出電壓、輸出電流和溫度條件下的功耗數據。
消除未知數的另一種方法
Flex Power Modules 正在推廣另一種確定 DC/DC 可用功率的替代方法，它是通過提供與模塊本身限制更密切相關的數據實現。在實際應用中，如果指定了引腳和基板最高溫度，則 通過Flex Power Modules收集的 DC/DC 內部熱阻和物理測量數據可以更準確地了解最大可用功率，這樣能夠對用戶 PCB 結構及其熱阻和氣流特性更加確定。高溫下的損耗變化會(huì )自動包含在內，因為指示的最大可用功率是通過增大負載使關鍵組件熱區溫度達到最大值來計算。展示數據的最好方式是以三軸圖呈現，如圖 4 所示，其中所用為Flex Power Modules的BMR491。最終用戶可以簡單地測量應用中引腳和基板溫度，并查看可用的功率多大。這與僅根據降額曲線提供氣流形成鮮明對比，降額曲線可能過于保守，或者冗余不足以將 DC/DC 轉換器中的結溫保持在安全范圍內。在最壞情況下，即使溫度不會(huì )高到足以觸發電路保護，但仍會(huì )超過推薦值，從而導致可靠性降低和使用壽命縮短。

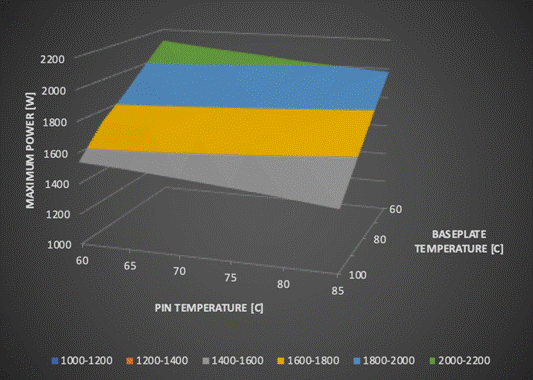

圖 4：DC/DC 模塊的引腳和基板溫度與可用負載的 3 軸關系曲線比簡單的氣流降額數據更準確。（來源：Flex Power Modules，BMR491部件）
多種方法組合可提供最佳結果
為磚式 DC/DC 模塊提供充分冷卻的綜合解決方案可能會(huì )從氣流降額曲線和散熱模擬的近似開始，但這可以通過最終應用中的引腳和基板溫度測量來補充。結合 Flex Power Modules提供的 3 軸曲線，可以精準確定可用功率，以確保DC/DC 應用中實現最佳性能，同時保證最高可靠性。 |
