2022年5月12日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STNRG011+MASTERGAN1芯片的120W PD電源方案。

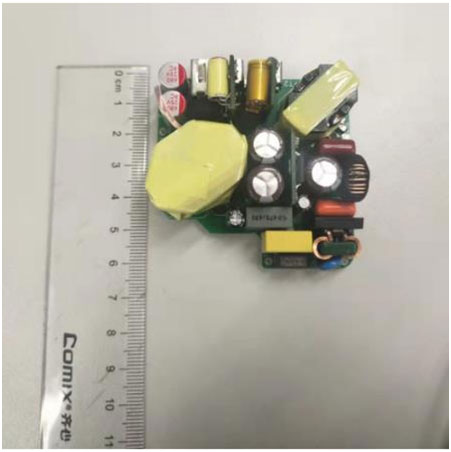

圖示1-大聯大友尚基于ST產品的120W PD電源方案的展示板圖
如今，電子設備儼然已經成了一種生活的必需品。隨著電子設備的使用頻次越來越高，與其配套的電源充電器也在不斷朝著便攜化、智能化、節能化的方向發展。并且在電池技術難以突破的今天，人們對于設備的充電速度提出了更快的需求。然而要實現快充功能，除了需要設備本身硬件支持之外，還需要充電端設備的支持。由大聯大友尚基于ST STNRG011和MASTERGAN1芯片的120W PD電源方案支持PD 3.1協議標準，能夠大大提升電子設備的充電效率。

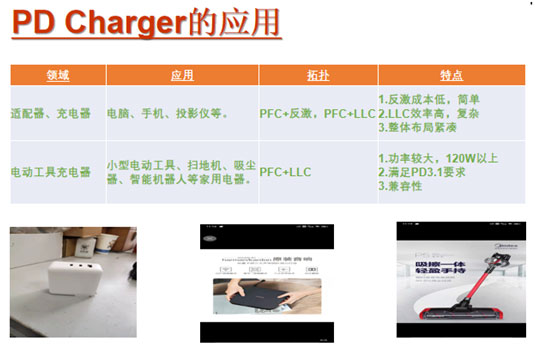

圖示2-大聯大友尚基于ST產品的120W PD電源方案的場景應用圖
本方案采用了主流的PFC+LLC架構，主控IC是ST的STNRG011，這顆IC整合了雙端LLC諧振半橋控制器、多模式功率因數校正（PFC）控制器和運行同類最佳控制算法的數字內核。片上集成的數字外設利用ST的SMED（狀態機事件驅動）技術和專有模擬硬件，提升了控制回路的處理性能，可實現出色的動態響應。此外，STNRG011芯片上還配備非易失性存儲器，用于存儲專用參數。
為了提升充電效率，本方案還采用了MASTERGAN1雙氮化鎵集成管，其內部集成了半橋驅動器和兩顆耐壓650V，導阻150mΩ的高壓GaN開關管，特別適合半橋拓撲和有源鉗位。不僅如此，在輸出級的設計上，本方案還采用了SRK2001驅動的同步整流，有助于進一步提升電源轉換效率。

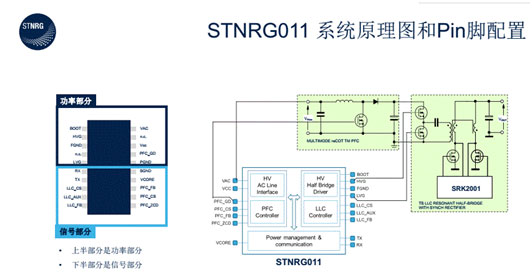

圖示3-大聯大友尚基于ST產品的120W PD電源方案的方塊圖
除此之外，本方案采用陶瓷散熱設計，可大大降低重量，從而達到美觀、便攜的作用。并且得益于這些器件出色的性能，本方案不僅能夠縮短電子設備充電時間，還能夠全面提升產品安全性，增強客戶的使用體驗。
核心技術優勢：
• 采用成熟的PFC+LLC集成架構，節省產品設計周期；
• 整機用了兩顆氮化鎵管，效率可達95%或以上；
• 國內首款采用陶瓷散熱方案的電源，可大大降低整機重量與提升安全性，因為陶瓷本身是絕緣的，不需要額外的絕緣處理；
• 體積小，重量輕，功率密度達1.6W/cm3或以上。
方案規格：
• 輸入參數：100~240V AC，3.15A；
• 輸出參數：5V、9V、12V、15V、20V DC，最大20V6A 120W；
• 輸出端口：2C1A。 |
