越來越多的電機已被應用到汽車上，選擇一個符合汽車等級要求的有刷直流電機驅動，可簡化設計以及提高安全性能。本文為您介紹符合汽車等級要求的一款驅動 2 個外部P溝道MOSFET和2個N溝道MOSFET的H 橋柵極驅動器TMI8720-Q1芯片。

有刷直流電機在汽車上的應用

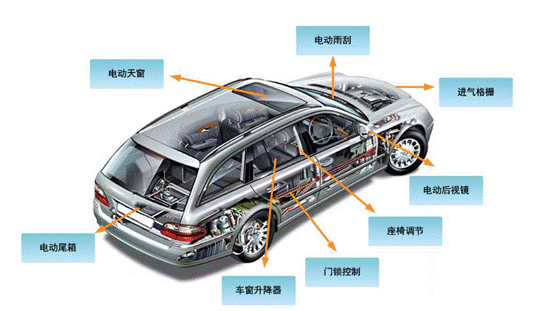

電機在汽車上的應用，讓汽車實現自動化，加強駕駛安全性以及舒適性。不同類型的電機因各自的特點而被應用到汽車上不同的功能模塊，有刷直流電機同樣也在汽車的多個功能模塊中用到，如下圖所示。

車窗自動升降器，現在基本上每輛車都有，無需再用傳統的手搖式；電動座椅調節，同樣替代了傳統的手動機械式；電動尾箱與電動天窗，更是豪華車的配置，這些都通過有刷直流電機實現。

有刷直流電機驅動

驅動有刷直流電機，可以使用高邊驅動或者低邊驅動，控制電源連接到電機地輸入端即可，簡單而實用。當需要控制電機實現正反轉時，可以搭建一個H橋來實現。

TMI8720-Q1主要用于5.5V至40V下有刷直流電機的驅動。 簡單易用的兩個邏輯輸入引腳，用于控制電機正轉、反轉和制動，PWM輸入控制方式。 最大持續電流輸出能力達10A以上，支持超低功耗休眠模式； 內置UVLO、熱關斷、OCP保護電路。 TMI8720-Q1的封裝形式為DFN3x3-10封裝，符合ROHS規范，引線框架100%無鉛。

產品特性：

·驅動 2 個外部P-MOSFET和兩個N-MOSFET
·5V 至 40V 寬工作電壓
·支持 1.8V、3.3V、5V 邏輯輸入
·PWM 控制接口
·VM 欠壓鎖定 (UVLO)
·過流保護 (OCP )
·熱關斷 (TSD)
·小封裝和尺寸 -DFN3x3-10

產品應用：

·電動車窗升降機、天窗、座椅、推拉門
·車窗電機驅動
·車載座椅電機驅動
·方向盤電機驅動
·后域電機驅動
·電動尾門驅動
·后備箱驅動
·汽車座椅
·汽車方向盤

汽車電子設計的要求越來越高，功能安全與故障檢查機制是必不可少的一部分，設計符合汽車標準的直流有刷電機的驅動，固然優先考慮選擇符合汽車標準的驅動芯片。
