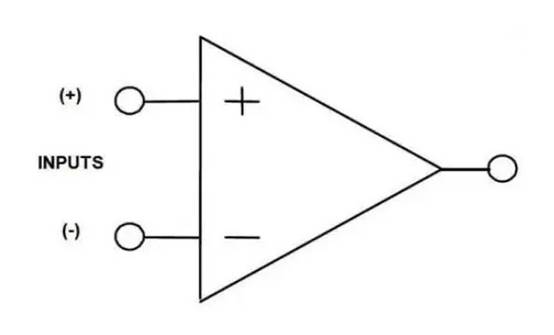

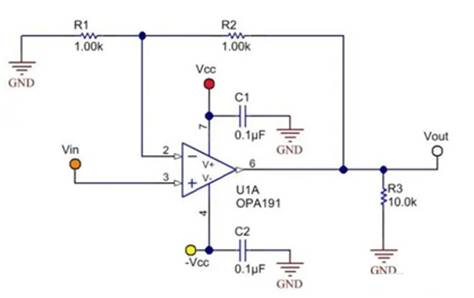

“請把運算放大器主要參數講講!”,我們去面試嵌入式硬件、電子設計崗位時,面試官通常會(huì )提出的這個問題。

運算放大器的主要參數有:

1、開環差分放大倍數(Aod)。一般對應的運放datasheet里面有這個參數。

2、壓擺率(轉換速率):在某個時間段內,輸出端電壓變化的幅值大小。比如:在1ns內,電壓值變化為0.2V。在同一個時間段,變化幅值越大,就表明壓擺率越大

3、共模抑制比(Kcmr):理想的運放的共模抑制比越大越好,更多的是去放大差模信號,而抑制共模信號。

4、輸入輸出阻抗:理想的運算放大器,輸入阻抗越大越好;而輸出阻抗越小越好。這是為什么呢?知其然,還知所以然。輸入阻抗越小,運放放大器從前級索取的電流就越小;如果前級不能提供較大的電流,運放就不能正常工作。

輸出阻抗,我們希望越小越好,這樣運放消耗的電流就越小,讓后級電路得到更多的電流。

5、輸入失調電壓:理想運放,當輸入端的電壓為0時,輸出端的電壓也為0;

6、最大差模輸入電壓:運算放大器的同向輸入端和反向輸入端,能加的最大電壓差。

7、-3dB頻率點(功率折半頻率點):運算放大器不只是放大直流信號,也能放大較大的頻率信號,隨著信號的頻率增大,信號輸出端的幅值會(huì )降低,當幅值下降到原始幅值的0.707時,這個頻率點就叫功率折半頻率點。普通運算放大器的功率折半頻率點為幾十Khz。

我們在選用運算放大器時,具體電路考慮參數不一樣,低頻電路考慮的參數要少一些,而高頻電路就要考慮壓擺率這樣的參數。
