概要
IU632C是一款3VRMS無雜音立體聲線性驅動器,此驅動器設計用于去除輸出隔直流電容器，以減少組件數目及成本。對于那些將尺寸和成本作為關鍵設計參數的單電源電子產品，該器件是理想的選擇。
IU632C能夠在3.3V/5.0V電源電壓供電時驅動2VRMS/3VRMS進入一個10kΩ 負載。此器件具有差分輸入，并采用外部增益設置電阻以支持±1V至±10V的增益范圍，而且可為每個通道單獨配置增益。線路輸出只需要使用一個簡單的電阻器-電容器ESD保護電路即可。IU632C 具有針對無雜音音頻打開/關閉控制的內置有源靜音控制功能.
IU632C具有一個外部欠壓檢測器， 該欠壓檢測器在電源被移除時將輸出靜音，從而確保了無雜音的關斷操作。與產生2VRMS/3VRMS輸出的傳統方法相比,在音頻產品中使用IU632C能夠大幅度地減少組件數量.
IU632C既不需要采用一個高于3.3V/5V的電源來產生其5.6Vpp/8.5Vpp輸出，也不需要一個分離軌電源.IU632C內部集成了電荷泵以產生一個負電源軌，此負電源軌可提供一個良好的無雜音接地偏置2VRMS 輸出。
IU632C管腳功能兼容DRV632/SGM8903/AD22650，采用14引腳TSSOP14L封裝。
描述
在由3.3V電源供電時,2Vrms 進入2.5KΩ 負載
在由5V電源供電時,3Vrms 進入2.5KΩ 負載
2Vrms 進入2.5kΩ 負載時,(THD)+N < 0.01%
高信噪比(SNR)> 90dB
可支持600Ω 輸出負載
差分輸出和單端輸出
由外部增益設定電阻器實現的可調增益
低直流偏移：< 1mV
接地基準輸出免除了對隔直電容的需要
--省元件，降低了成本
--改善了THD+N性能
--提升了輸出的低頻響應性能
短路保護功能,外部欠壓靜音
瞬時雜音(喀噠聲和噼啪聲)抑制電路
用于實現無雜音音頻打開/關閉控制的有源靜音控制
應用
網絡(luò )機頂盒,電視機,DVD 播放器、麥克風、微型組合音響系統、聲卡、筆記本電腦等

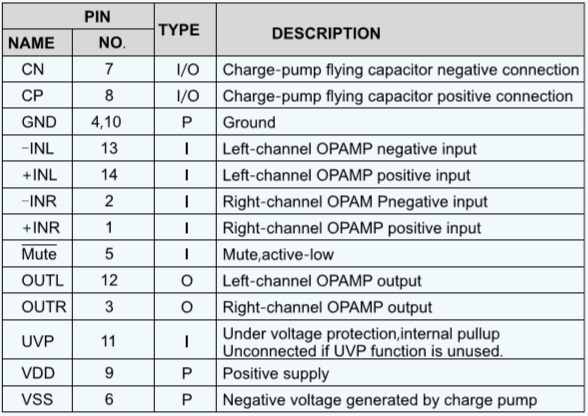

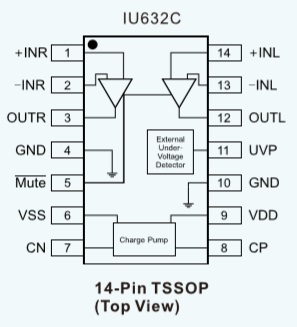

引腳排列以及定義

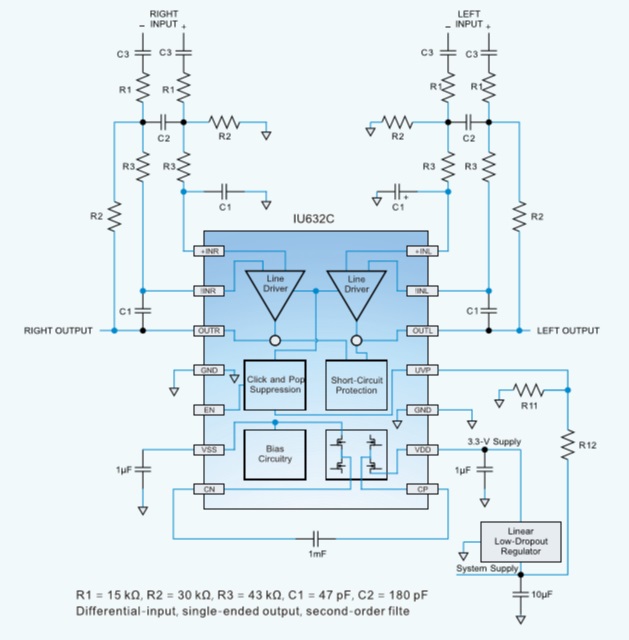

典型應用圖
