作者：ADI現場應用工程師Thomas Brand
問題：
在測量運算放大器輸入電容時，應關注哪些方面？
答案：
在A(yíng)DI看來，必須確保測量精度不受PCB或測試裝置的雜散電容和電感影響。您可以通過使用低電容探頭、在PCB上使用短連接線，并且避免在信號走線下大面積鋪地來盡可能規避這些問題。
如今，運算放大器已被廣泛用于各種電子電路中。它們用于小電壓的放大，以進一步執行信號處理。煙霧探測器、光電二極管跨阻放大器、醫療器械，甚至工業控制系統等應用都需要盡可能低的運算放大器輸入電容，因為這會(huì )影響噪聲增益（Noise Gain），進而影響系統的穩定性，特別是具有高頻率和高增益的系統。
為了盡可能提高相應電路的精度，需要知道運算放大器的輸入電容的大小。但是，數據手冊中通常不提供這一信息，所以需要單獨確定。這可能很困難，因為在許多情況下，輸入電容都只有幾pF。
ADI在表1列出了幾個不同的運算放大器示例，及其各自的輸入電容值。
表1.不同的運算放大器及其輸入電容值
|
運算放大器
|
運算放大器類型
|
輸入電容
|
|
LT1792
|
JFET輸入運算放大器
|
14pF
|
|
LT1813
|
低噪聲運算放大器
|
2pF
|
|
AD826
|
高速雙通道運算放大器
|
1.5pF
|
|
ADA4097-1
|
低輸入偏置電流/精密運算放大器
|
3pF
|
|
AD8009
|
電流反饋運算放大器
|
2.6pF
|
如何確定輸入電容
圖1顯示了確定運算放大器輸入電容的一種簡單方法，即增加一個電阻，與運算放大器輸入串聯(RSERIES)。這會(huì )形成一階低通濾波器，其頻率響應可由網絡(luò )分析儀進行記錄。我們可以根據頻率響應計算出輸入電容。電阻RSERIES一般在10kΩ至100kΩ之間。
圖1.在運算放大器輸入端增加串聯電阻之后，可以測量運算放大器的輸入電容。
在記錄頻率響應時，必須確保測量精度不受PCB或測試設備的雜散電容和雜散電感影響。
為提高測量分辨率，應盡可能降低雜散電容。建議使用低電容(<1 pF) FET探頭。
PCB對地電容應盡可能低，這可以通過確保信號走線和串聯電阻下方?jīng)]有接地層來實現。
此外，應使用盡可能短的線路和（電阻）引線，以規避額外的誤差源，例如串聯電感和寄生電感。

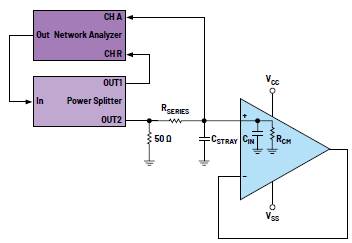

圖2顯示一種可能的測試配置，其中包含網絡(luò )分析儀和功率分配器。
功率分配器負責分割信號。信號1:1原樣饋送至網絡(luò )分析儀的輸入端，在通過插入的低通濾波器之后，到達運算放大器的輸入端。然后，網絡(luò )分析儀根據這兩個信號之間的差值產生頻率響應。
圖2.用于確定運算放大器輸入電容的測試設置。
要進行測量，需要確定雜散電容CSTRAY。首先，對沒有安裝運算放大器的電路板應用該信號進行測量。根據得到的波特圖，使用公式1計算CSTRAY：
f1(–3dB)是使用網絡(luò )分析儀，在不帶運算放大器時測量得出的–3dB轉角頻率，RTH1與插入的串聯電阻(RSERIES)、輸入端接電阻(50Ω)和功率分配器（Thévenin同等產品）的50Ω源阻抗成函數關系：
然后，將運算放大器安裝到PCB上。
由于PCB的雜散電容與運算放大器的輸入電容并聯，所以在公式1中加入CIN，如公式3所示：
其中，f2(–3dB)是使用網絡(luò )分析儀，在帶有運算放大器時測量得出的–3dB轉角頻率，RTH2與插入的串聯電阻、輸入端接電阻(50Ω)、功率分配器的輸出電阻(50Ω)，以及運算放大器(RCM)的共模輸入阻抗成函數關系：
一般來說，對于具有CMOS輸入的運算放大器，RSERIES << RCM。所以，RTH2 ≈ RTH1，公式3可以改寫成公式5：
然后，可以使用公式1和公式5確定運算放大器的輸入電容。
結論
運算放大器的輸入電容是很難測量的。它通常只有幾pF，并且測試設置中的寄生效應會(huì )扭曲測量結果。不過，ADI認為可以使用小型測試裝置，以及由網絡(luò )分析儀和功率分配器構成的適用測量設備輕松確定輸入電容。首先，確定雜散電容（測試設置中的誤差電容），然后，通過頻率響應確定運算放大器電路的組合電容（誤差電容和輸入電容）。根據上述公式，就可以計算運算放大器的實際輸入電容了。
